Kontrukce pro solární panely na rovné střechy
Elevation Ballast od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.
Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.
Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou
Vhodná střešní krytina: | Membrána, PVC, bitumen a beton |
Vhodný sklon střechy: | 1-5° |
Odhadovaná zátež: | 150+kg na fasádní rám |
Solární panely: | Určeno pro všechny druhy solárních panelů |
Orientace: | Na výšku i šířku |
Materiál: | hliník kolejnice a komponenty,nerezová ocel upevňovací prvky |
Hmotnost (bez modulu a balastu): | 2,93 kg/m2 |
Na úvod:
- Lehký a kompaktní design znamená nižší přepravní náklady a menší paletový prostor
- Nosiče mají předvrtané otvory pro případné další vedení
- K připojení k systému použijte stávající montážní otvory v solárním panelu
- DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU

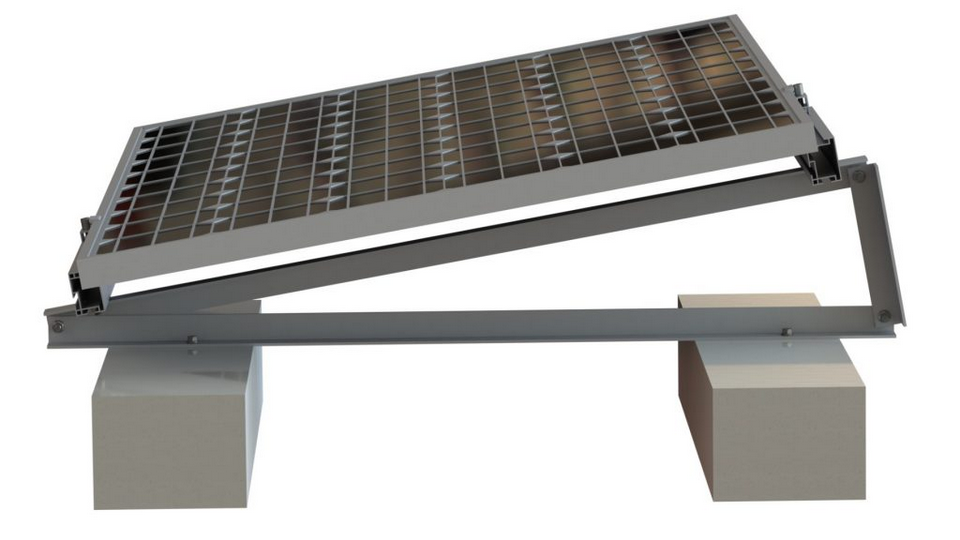

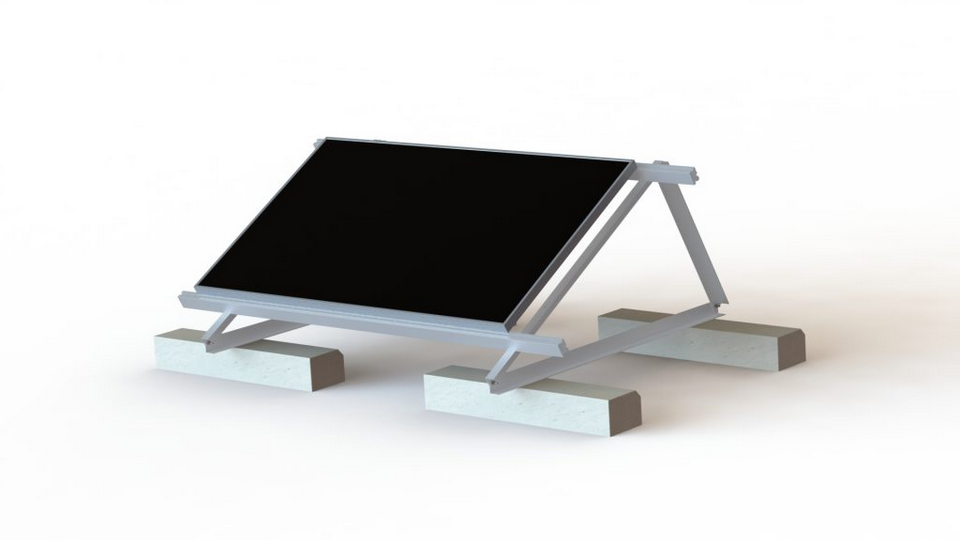

Představujeme nový systém Elevation Ballast – úsporné řešení pro ploché střechy
Elevation ballast je speciální zátěž, která se používá při montáži solárních panelů – zejména na ploché střechy, kde není možné nebo vhodné panely připevnit šrouby do konstrukce.Díky této zátěži drží panely pevně na místě, i když fouká silný vítr nebo sněží. Zároveň jsou panely umístěné pod správným úhlem ke slunci, aby vyráběly co nejvíce elektřiny.
Přímé upevnění k zátěži

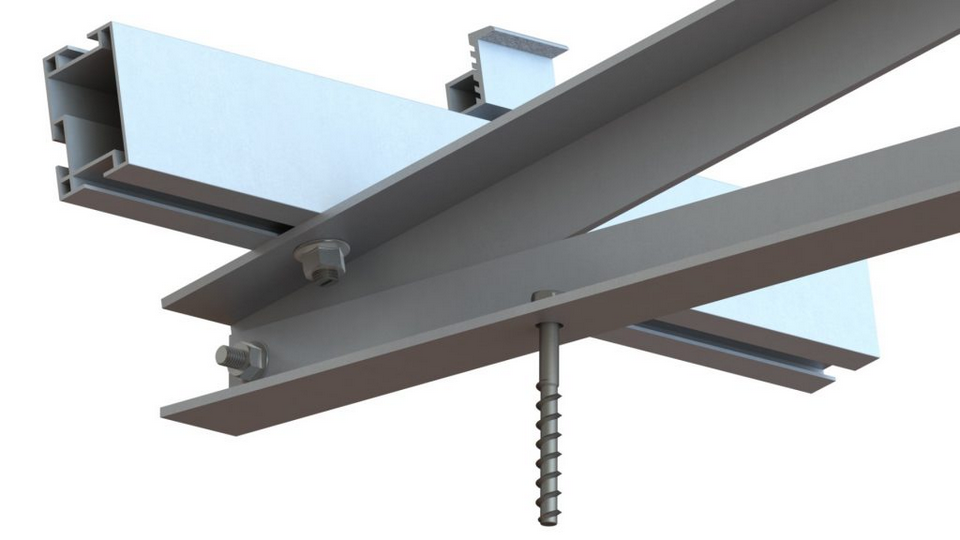

Fasádní rámy se montují přímo k zátěži pomocí nerezových šroubů určených pro kotvení do betonu nebo pomocí chemických kotev. Za ideální zátěž pro tento systém se považují betonové bloky nebo překlady s minimální hloubkou 100 mm.
Naše výpočty zátěže jsou zaručeny.

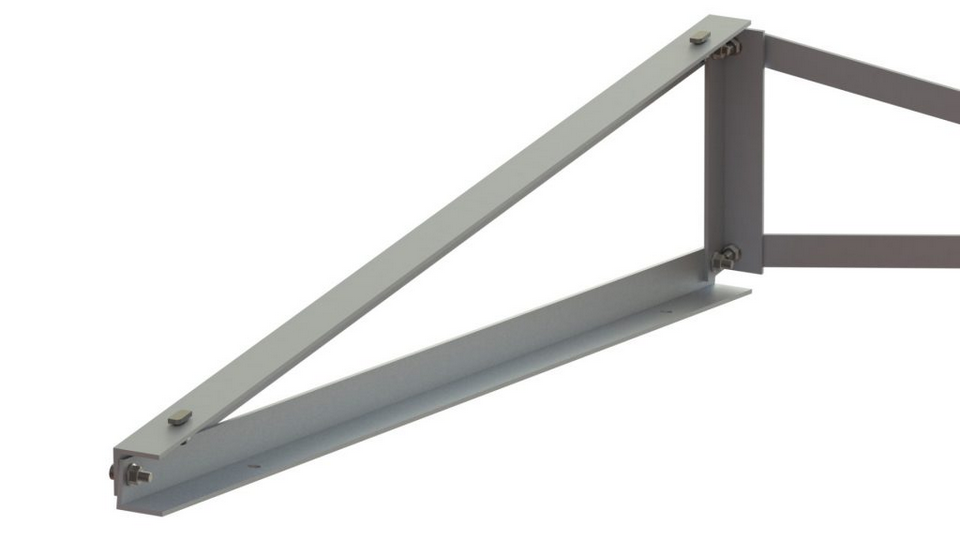

Pro zvýšení boční stability přidáváme na zadní stranu fasádních rámů zavěšené podpěry. Tyto prvky jsou umisťovány v definovaných intervalech podél řady solárních panelů.Umístění podpěr přesně vypočítáme na základě konkrétní konfigurace systému a jasně je označíme ve výkresech, které obdržíte s vaší objednávkou.
Optimalizací montážních lišt a rozestupů rámů dosahujeme úspory materiálu i času potřebného pro instalaci.
Každý typ montážní lišty v naší nabídce má odlišnou nosnost v závislosti na svém profilu a rozměrech. Tyto technické parametry kombinujeme s dalšími výpočty, abychom vybrali nejvhodnější typ lišty pro konkrétní projekt.Díky tomu zároveň optimalizujeme rozestupy mezi vyvýšenými rámy, což vede k úspoře materiálu i času při instalaci.
Orientace solárních panelů.
Systém Elevation Ballast umožňuje snadnou montáž solárních panelů v horizontální i vertikální orientaci, podle potřeb konkrétní instalace.

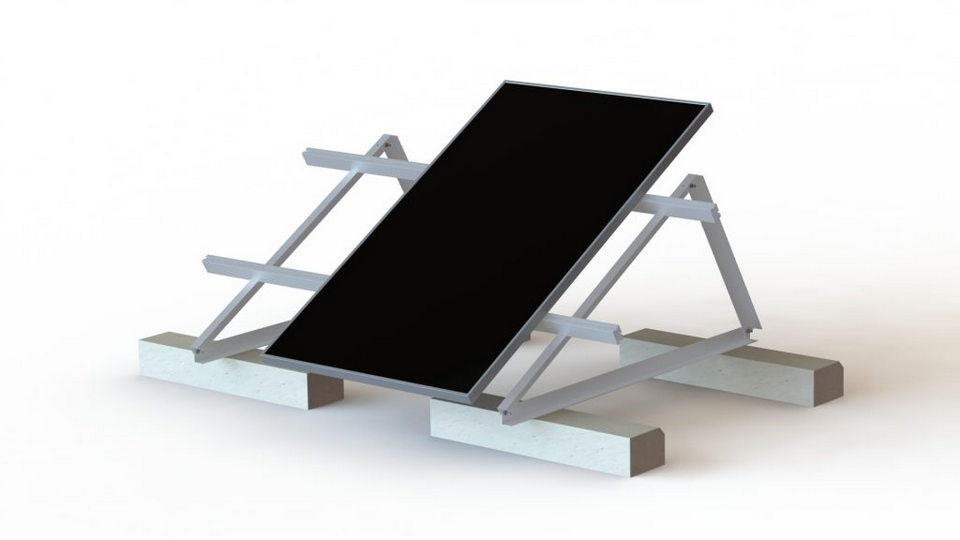

Vertikální orientace
Pro vertikální montáž vyrábíme 4strannou fasádní konstrukci, která umožňuje uchycení panelu ve čtvrtinových zónách. Tato konstrukce zajišťuje pevné uchycení a zároveň minimalizuje spotřebu materiálu.

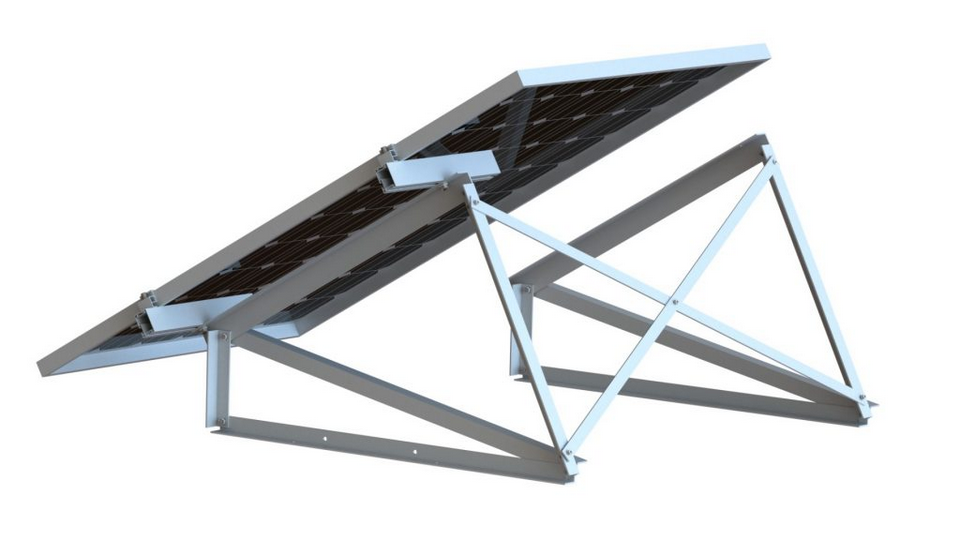

Horizontální orientace

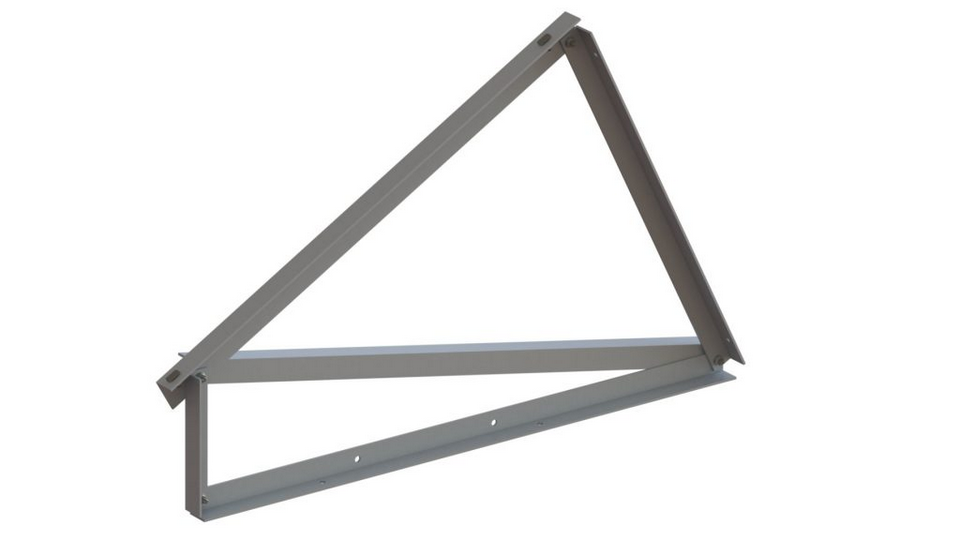

Pro horizontální montáž slouží jednoduchý trojúhelníkový rám, který umožňuje uchycení panelu ve čtvrtinových zónách po celé jeho délce. Výsledkem je stabilní a rychlá instalace s efektivním využitím konstrukce.
Dosáhněte optimálního úhlu solárních panelů.
Vyvýšené rámy navrhujeme a vyrábíme lokálně ve Velké Británii, což nám dává flexibilitu a umožňuje nám začlenit jakékoli požadavky na úhel nebo výšku, které jsou nezbytné pro realizaci vašeho projektu.
Řídíme se evropskými standardy a jdeme příkladem.
Všechny projekty počítáme pomocí kombinace norem Eurocode, národních norem a výsledků fyzického testování v aerodynamickém tunelu, bezpečně zajišťujeme, že je nainstalováno správné množství zátěže.
Jde o to, ušetřit vám čas, aniž bychom šetřili na kvalitě.

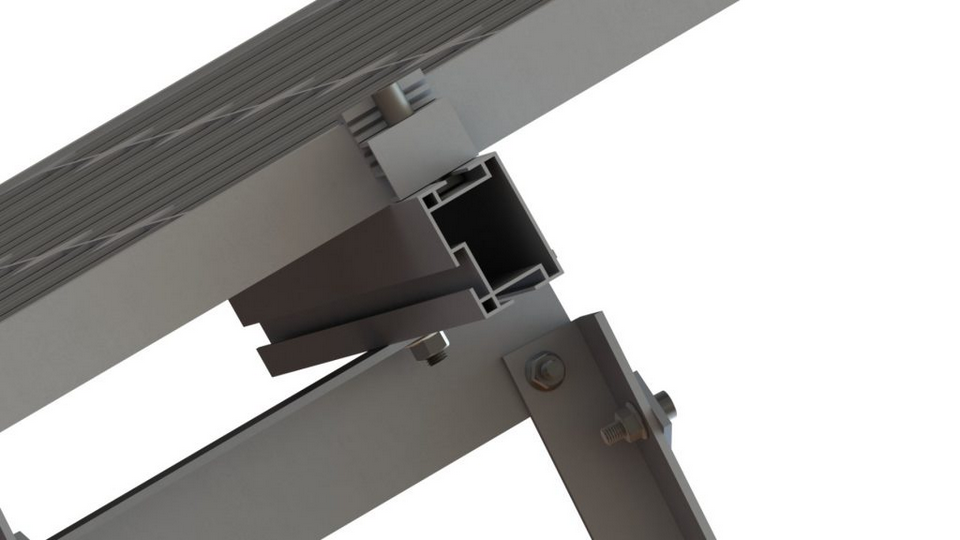

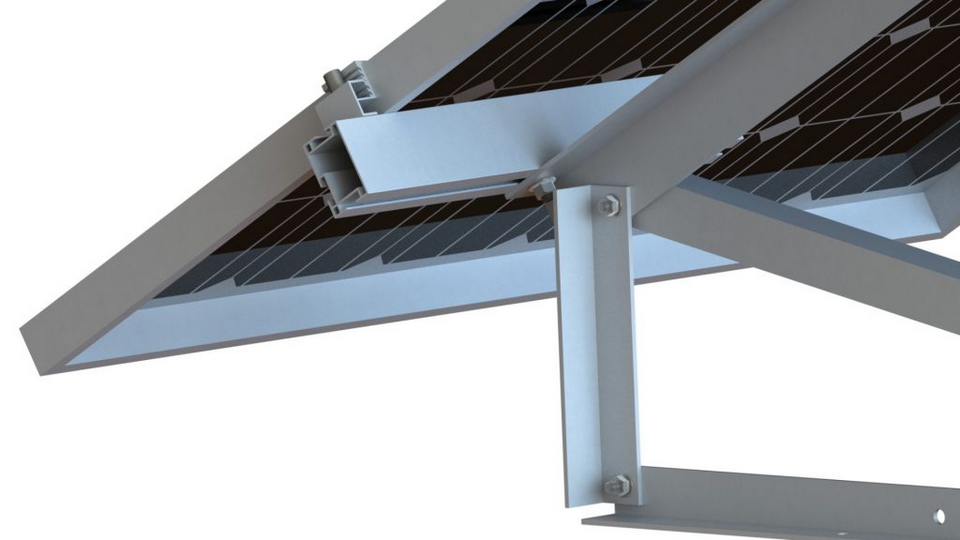

Všechny menší komponenty jsme tedy předem smontovali, takže je lze jednoduše zasunout do profilu montážní lišty.
Modulová svorka XL.
Sunfixings Clamp XL plně sestavené, Silver Mill Finish a Black Eloxed jsou vhodné pro tloušťku fotovoltaického modulu 32 mm, 35 mm, 40 mm. Pro tloušťky fotovoltaických modulů mimo tento rozsah nabízí Sunfixings alternativní a kompletní řešení pro montáž střední a koncové svorky.
