Kontrukce pro solární panely pro pozemní stavbu
Park Tegra Ballast od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.
Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.
Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou
Úhel modulu: | 30° |
Odhadovaná zátež: | 1200-2400kg na rám |
Solární panely: | Určeno pro všechny druhy solárních panelů |
Orientace: | Standardní jednosměrná na výšku. Možné vytvoření systému pro rám na šířku, dle projektu. |
Materiál: | Hliník(kolejnice a komponenty), nerezová a pozinková ocel |
Hmotnost (bez modulu a balastu): | 9,77 kg/m2 |
Na úvod:
- Lehký a kompaktní design znamená nižší přepravní náklady a menší paletový prostor
- Nosiče mají předvrtané otvory pro případné další vedení
- K připojení k systému použijte stávající montážní otvory v solárním panelu
- DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU
Představujeme náš nový systém pozemních staveb, které přináší univerzální a flexilbílní nastavení.

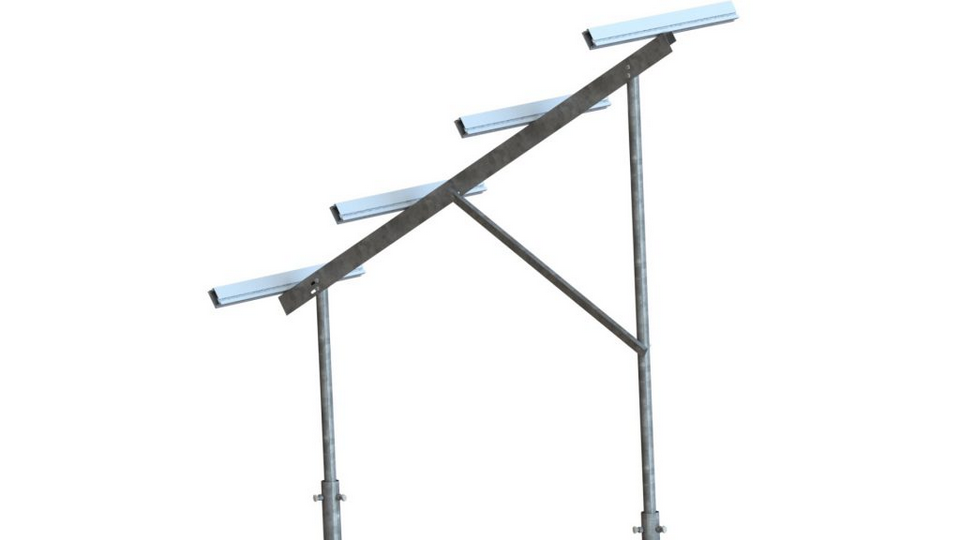

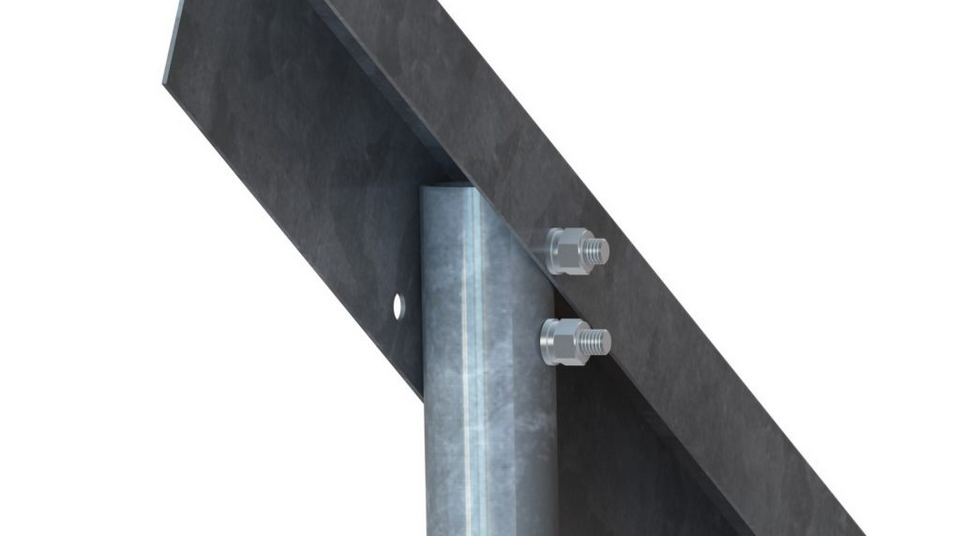

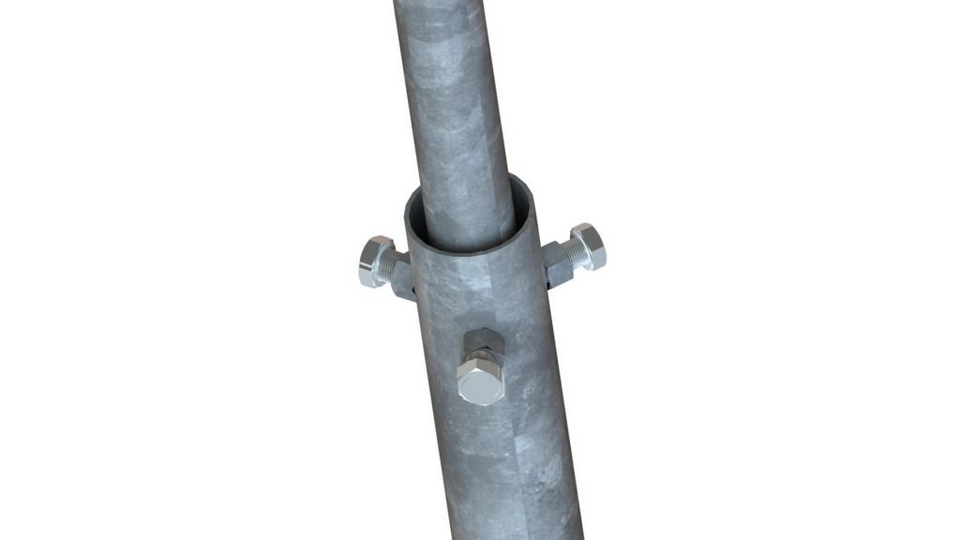

Víme, že terénní podmínky mohou být někdy problematické, ať už kvůli mírnému sklonu nebo jen proto, že pozemek není rovný. Abychom tomu zabránili, zajistili jsme, aby náš systém zemních kotev umožňoval větší nastavitelnost výšky jednotlivých sloupků rámu a také umístění sloupků v zemních kotvách. Rám je navržen tak, aby fungoval s většinou solárních panelů, takže je univerzálně vhodný pro většinu projektů a bez omezení délky pole vám umožňuje maximálně využít dostupný prostor.
Naše výpočty zátěže jsou zaručeny.

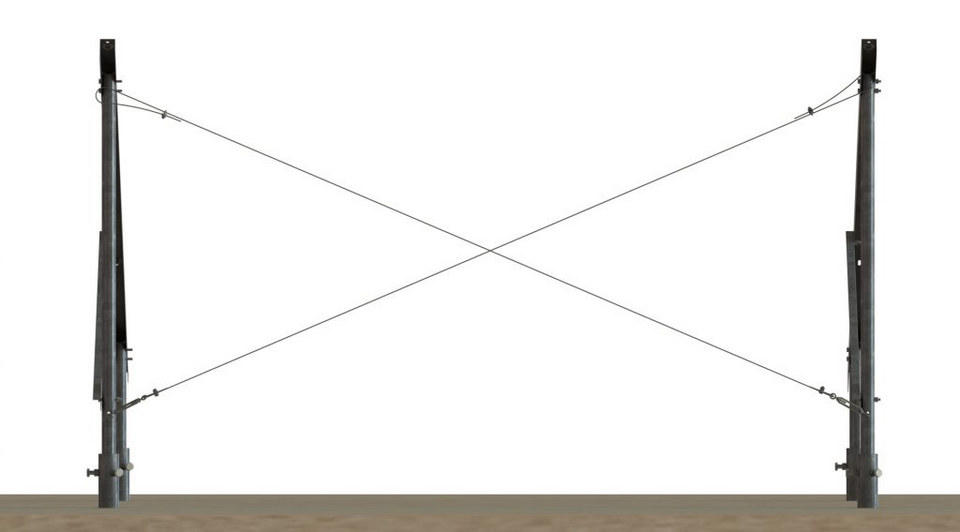

Na zadní stranu rámů v určitých intervalech podél řady solárních panelů přidáváme výztuhy proti větru ve formě napínacích lan, abychom zajistili větší stabilitu proti bočnímu pohybu. Vypočítáme, kam je třeba tyto sady výztuh umístit, a ty budou vyznačeny na výkresech, které vám poskytneme v okamžiku objednávky.
Jsme pevně přesvědčeni, že by se měly uplatňovat a dodržovat správné postupy, a proto pro každý projekt, ať už se jedná o 2 kWp nebo 2 MW, provádíme kalkulace, abychom zajistili jeho bezpečný a profesionální návrh. Naše výpočty a montážní systémy doplňujeme 10letou zárukou.
Při návrhu našich systémů klademe důraz na minimální dopad na okolní prostředí.
Naším cílem je, aby se solární řešení přirozeně začlenilo do krajiny – bez zásadního zásahu do půdy.Díky této koncepci je systém vhodný i pro pozemky využívané k chovu hospodářských zvířat, kde může fungovat souběžně s běžným zemědělským provozem.
Modulová orientace panelů.
Náš standardní produkt umožňuje montáž solárních panelů na výšku.Tato modulová orientace umožňuje instalaci více solárních panelů na přidělený pozemek, pokud však preferujete variantu na šířku, můžeme pro váš projekt vytvořit rám na míru.
Zdarma kalkulace a rozvržení AutoCADu
Jako u všech našich produktů jsou naše systémové výpočty bezplatné a po obdržení objednávky obdržíte PDF kopii informativního rozvržení AutoCADu, které bude obsahovat všechny relevantní informace, které vám umožní bezproblémovou instalaci.
Používáme odolné materiály, které jsou navrženy tak, aby vydržely.
Upřednostňujeme žárově pozinkovanou metodu ocelových prvků našich pozemních systémů. Je to proto, že ve srovnání s galvanickým zinkováním nám to umožňuje specifikovat tloušťku ochranného povlaku. Průměrná tloušťka ocelových dílů v jiných odvětvích je kolem 200 g/m, ale ve společnosti Sunfixings tuto tloušťku zdvojnásobujeme, takže tento ochranný povlak je minimálně 400 g/m, a tím zajišťuje dlouhou životnost našich systémů.
Více informací o zinkování naleznete na stránkách: Sunfixings - ZDE

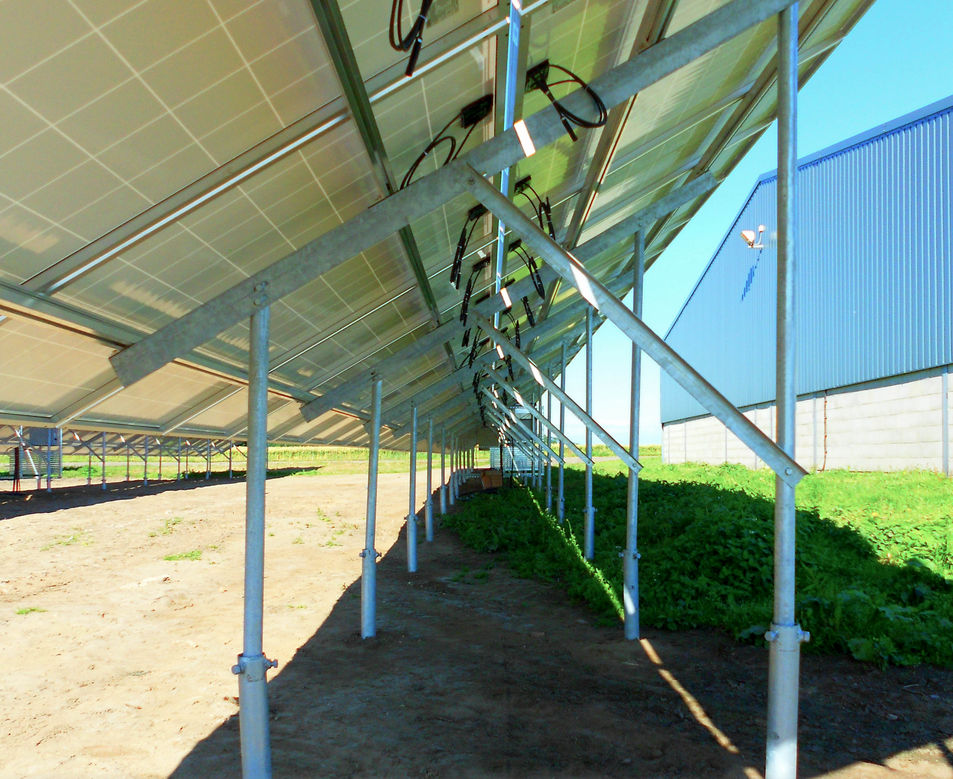

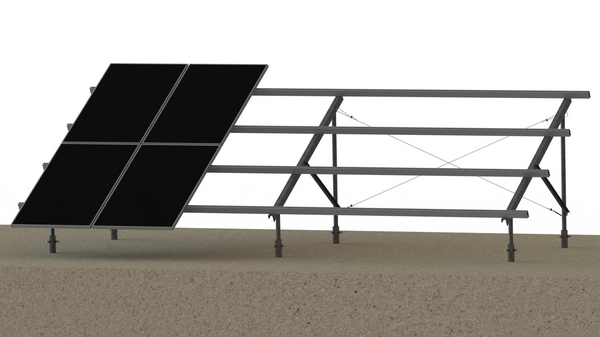

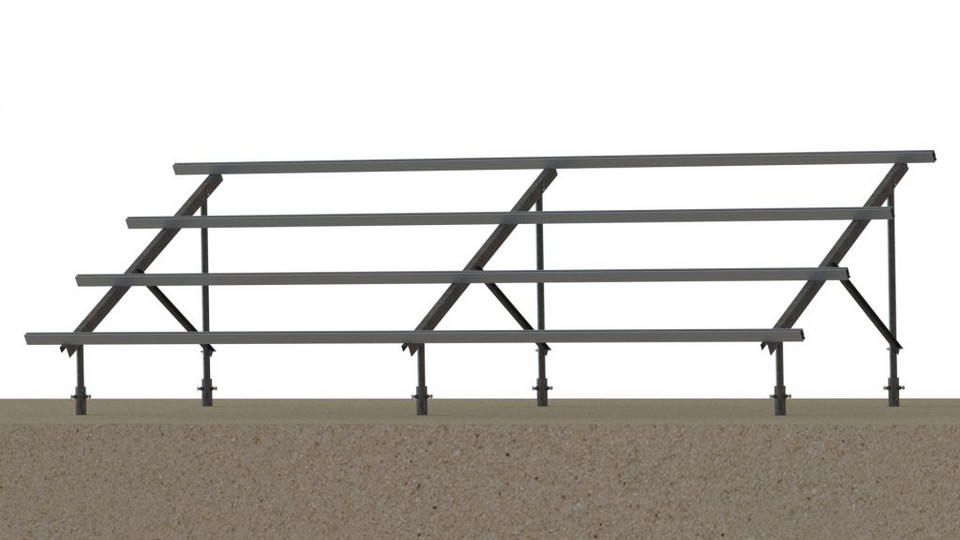

Instalace panelů ve vertikání orientaci na pozemní stavbě.
Standardní konstrukce je navržena tak, aby podporovala 2 solární panely ve vertikální orientaci, což umožňuje více prostoru v poli pro další solární panely. Neexistuje žádné omezení počtu solárních panelů, které lze instalovat v jedné řadě.

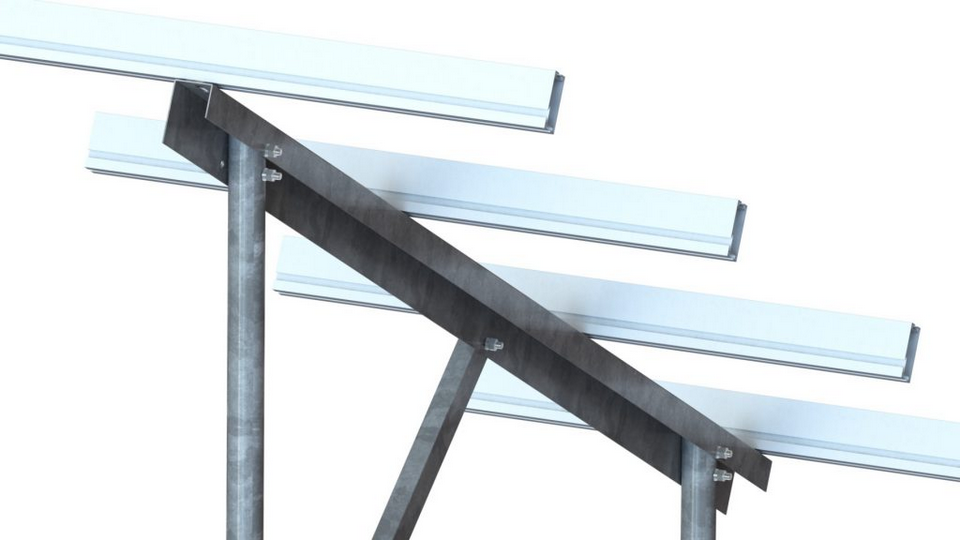

Tepelná mezera základních kotvících prvků.
Naše profily montážních lišt jsou vyrobeny z vysoce kvalitního hliníku, který se za chladnějšího počasí smršťuje a za teplejšího roztahuje. I když je toto roztažení menší než několik milimetrů ročně, je důležité ponechat pravidelné mezery, aby tento přirozený proces mohl probíhat. Proto máme samostatný komponent s názvem Flexibilní konektor, který se upevňuje na jednu stranu montážní lišty a řídí toto roztažení, aniž by se tím snížila délka celého pole.

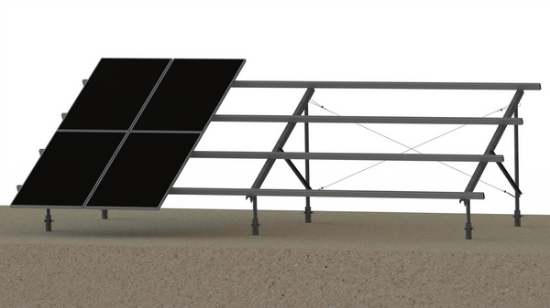

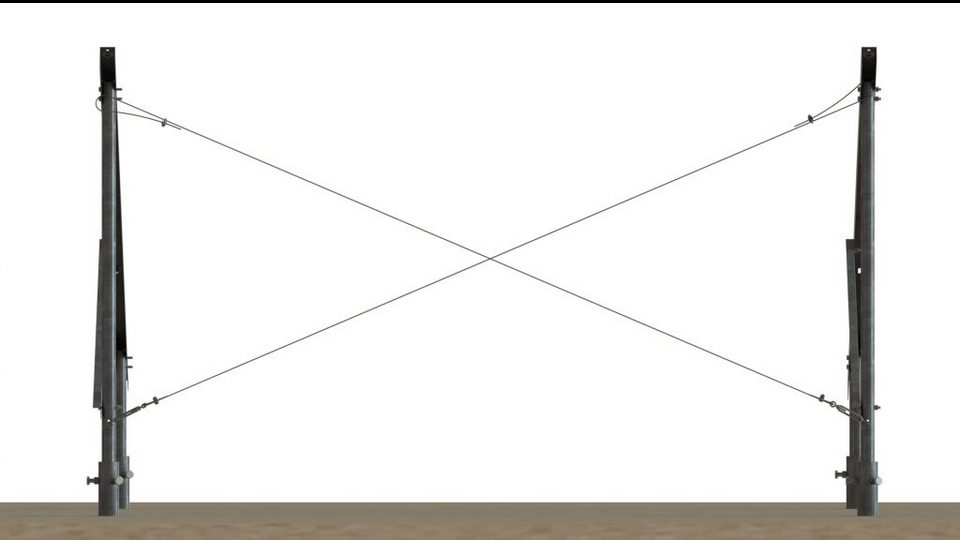

Dodatečná bezpečnost.
Na zadní stranu rámů v určitých intervalech podél řady solárních panelů přidáváme výztuhy proti větru ve formě napínacích lan, abychom zajistili větší stabilitu proti bočnímu pohybu. Vypočítáme, kam je třeba tyto sady výztuh umístit, a ty budou vyznačeny na výkresech, které vám poskytneme v okamžiku objednávky.

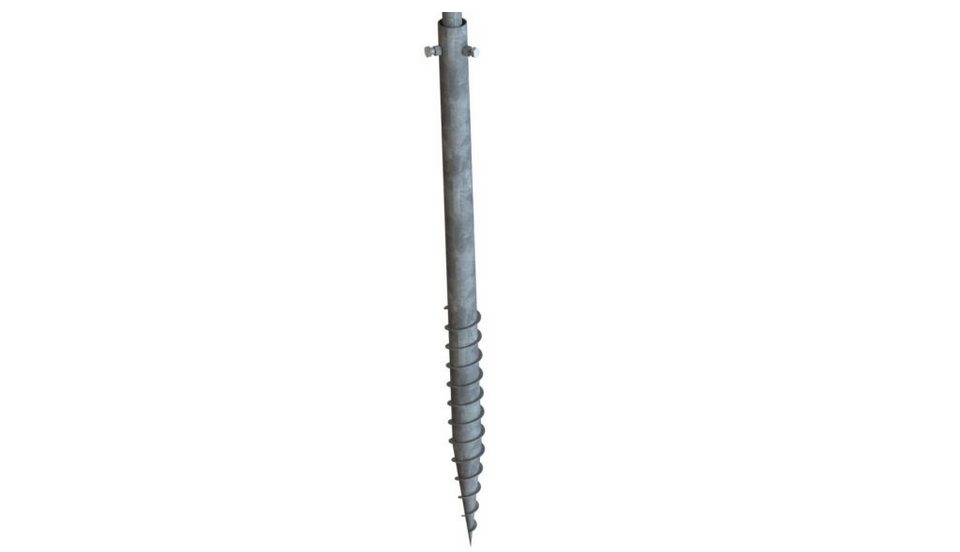

Systém se šroubuje do země.
Tento systém je navržen tak, aby se snadno šrouboval do země s vysokým obsahem jílu, což z něj činí rychlé a oblíbené řešení, zejména pro malé až středně velké projekty.

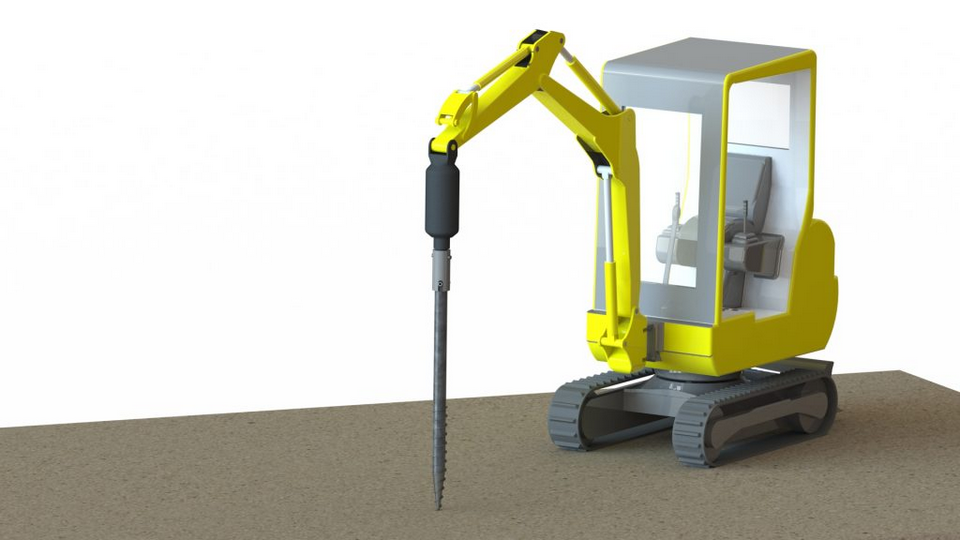

Manipulační technika pro usazení šroubů do země.

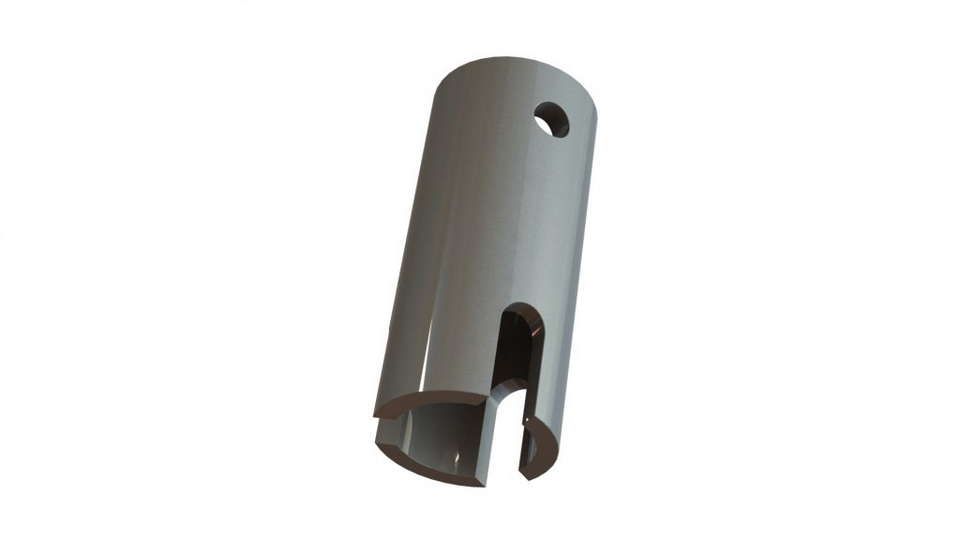

Pro instalaci zemních kotev doporučujeme pronajmout si hydraulický vrták s válcovou hlavou o nosnosti 2,5 tuny a možností obráceného chodu. Někdy může být na zem potřeba vyvinout trochu větší tlak, a proto je vhodnější vrták o nosnosti 4–5 tun. Zapůjčíme vám adaptér na vrták, který pasuje na vrták a pomůže s jejich zašroubováním.
