SET Antik PWH 01 V3 - 3 kW včetně konektoru k připojení AC výstupu

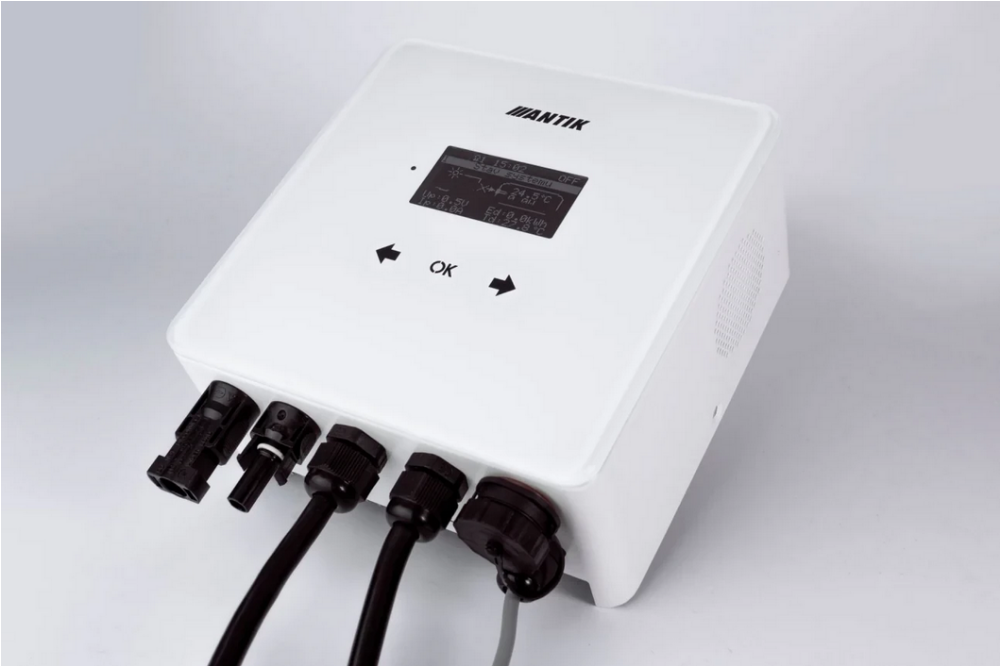

Solární regulátor Antik PWH 01 V3 o 3 kW nabízí přímé napájení bojleru ze slunce. Měnič má možnost nastavení výkonu.Vhodné do domácností,chat.Nová vylepšená verze s 2 výstupy.
Kód: FVE-085k
dodací lhůta : Skladem do týdne
10 876,00 Kč s DPH
8 988,43 Kč bez DPH

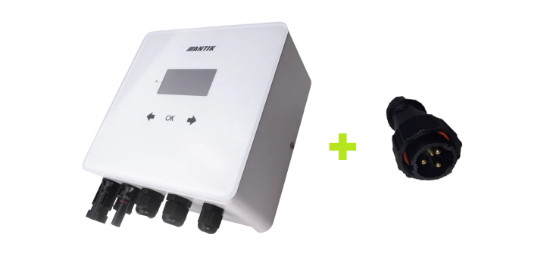

SET Antik PWH 01 V3 - 3 kW včetně konektoru k připojení AC výstupu

SET obsahuje konektor pro připojení sekundárního výstupu.

Antik V3

Základní charakteristika:
OK optimální ekonomické a technické řešení k přímému napájení topných zařízení (bojleru/akumulační nádrže) z produkce solárních panelů
OK bez zbytečných ztrát
OK volitelný výkon měniče 2 000 - 3 000 W (stupnice po 50 W)
OK automatické přepínání mezi FV a sítí s prioritou FV ohřevu
OKvzdálené ovládání přes síť WiFi s aplikaci Antik Smart Home (dostupný pro ANdorid i iOS)
OK monitoring teploty vody v bojleru na dálku
OK splňuje podmínky dotačního programu NZÚ light 2024
OK
pro vstupní napětí 0 až 400 V DC s ohledem na provozní napětí topné patrony bojleru / akumulační nádrže


3 provozní režimy
• FVE (PV) režim - využívána pouze energie solárních panelů.
• Síť (AC) režim - využívána energie pouze z distribuční sítě.
• AUTO režim - zařízení automaticky přepíná PV a AC režim a může tak zajistit dostatek teplé vody po celý rok.

Při ohřevu vody klasickým akumulačním bojlerem stačí doplnit regulátor Antik PWH 01 V3, na který se přímo napojí fotovoltaické panely a po většinu roku máte zajištěn ohřev vody. V případě nepříznivého počasí se ohřev přepne automaticky.

Aplikace Antik Smart Home
S důrazem na bezpečnost a účinnost


Zařízení obsahuje MPPT měnič, který přeměňuje vstupní DC napětí na výstupní AC s frekvencí 50Hz, což je nutné ze tří důvodů:
1. Ochrana termostatu topného tělesa před spálením kontaktů elektrickým obloukem při odpojování zátěže, kterou protéká DC proud.
2. Zabránění elektrolýze vody v případě nedokonalé izolace topného tělesa.
3. Zároveň MPPT algoritmus maximalizuje aktuální výkon panelů.

Aktivní chlazení s ventilátorem pro zvýšení výkonu až na 3kW.
Ventilátor má řízené otáčky, od 40°C uvnitř zařízení se začne točit na minimálních otáčkách, při 60°C jde na maximálních otáčkách. Pokud teplota dále stoupá, začne se omezovat výkon.

2 x AC výstup  - Solární střídač automaticky přepne ohřev na sekundární výstup, pokud teplota vody na externím čidle dosáhne požadované úrovně pro ohřev z fotovoltaiky, nebo pokud je termostat odpojen a zařízení detekuje nulový proud. Druhý výstup zůstane aktivní, dokud teplota na čidle neklesne o 5 stupňů pod nastavenou úroveň pro fotovoltaiku. Pokud při přepnutí na druhý výstup zařízení zjistí nulový proud (výstup není připojen), vrátí se zpět na první výstup a přepínání na druhý výstup se deaktivuje. Funkce záložního napájení z elektrické sítě na druhém výstupu není podporována.

Sekundární výstup - Zařízení obsahuje možnost připojit sekundární výstup přes třípólový konektor, který je chráněn vodotěsnou krytkou.

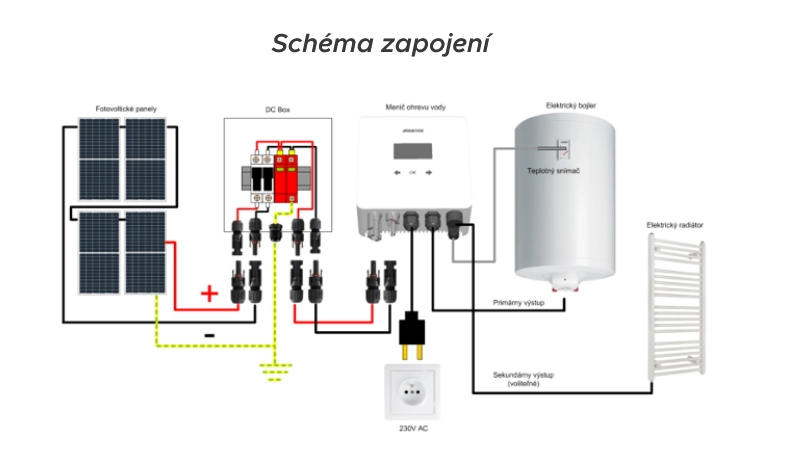

Fotovoltaické panely
Pro volbu počtu panelů je kromě jejich výkonu důležité přiblížit se hodnotě 230 VDC na výstupu panelů při plném zatížení čtyř až šesti solárních panelů o výkonu 450-550 W - výkonem 2 - 2,7 kW). Takový počet panelů se doporučuje pro dosažení maximálního výkonu:

OK 4x 540Wp - max.výkon sestavy: 1500W
OK 5x 440Wp - max.výkon sestavy: 1800W
OK 6x 300Wp - max.výkon sestavy: 1800W

POZOR:
• nepodceňujte
ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.
• celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru.
nepřetěžovat spirálu vysokým napětím.
počet panelů by v součtu měl poskytovat přibližně napětí spirály.

Balení obsahuje:
• ANTIK Water Heater PWH 01 V3
• Držák na zeď a šrouby k uchycení
• Teplotní čidlo s kabelem na 1 výstupu - délka 3 metry
• Zásuvka 230V s kabelem - délka 1 metr
• Vidlice 230V s kabelem - délka 1 metr
• CZ manuál

• 2 výstup nemá čidlo a není součástí balení..Pro připojení výstupu je třeba dokoupit konektor na kabel, který je volitelným příslušenstvím ke střídači.

Parametry:

OK Kategorie: Ohřev TUV
OK AC vstup:  230 VAC, max. 16A
OK DC vstup:  0-400 VDC, max. 16A
OK AC výstup: 0-250VAC 50Hz
OK Obdélníkový průběh
OK Vhodné jen pro odporovou zátěž!
OK MPPT měnič: volitelný výkon měniče 2000 - 3000 W (nastavitelný po 50 Wattech)
OK Účinnost: větší než 98%
OK

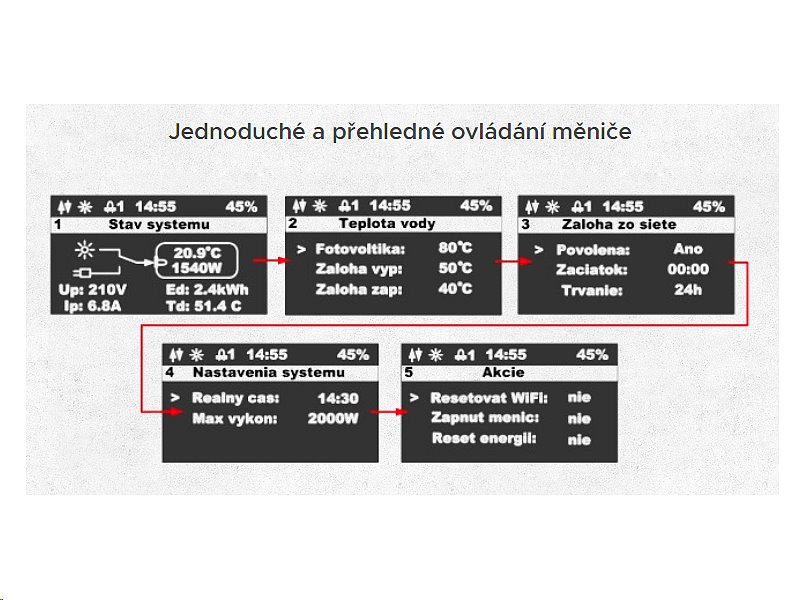

Uživatelské rozhraní: 2.5” OLED displej - dotyková tlačítka
OK Wi-Fi Antik Smart Home aplikace (Android, iOS)
OK Způsob montáže: Nástěnná montáž pomocí přibalené konzoly
OK Průměr čidla:    50mm
OK Rozměry: 160 x 160 x 80mm
OK Hmotnost: 2 kg
OK Provozní teplota: -20 až + 60°C
OK Krytí: IP30
OK Chlazení: aktivní - smart cooling
OK DC připojení: MC4
OK Certifikace: CE, TUV

Záruka výrobce: 24 měsíců

INSTALAČNÍ PŘÍRUČKA ke stažení ZDE
PROHLÁŠENÍ O SHODĚ
Návod na spárování Antik Smart Home aplikace v iOS
