Kontrukce pro solární panely na fasády a rovné střechy
Elevation Fixed od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.
Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.
Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou
Vhodná střešní krytina: | Membrána, PVC, bitumen a beton |
Vhodný sklon střechy: | 1-90° |
Použitelný úhel solárního panelu: | 1-90° |
Solární panely: | Určeno pro všechny druhy solárních panelů |
Orientace: | Na výšku i šířku |
Materiál: | hliník a nerezová ocel |
Hmotnost (bez modulu a balastu): | 2,93 kg/m2 |
Na úvod:
- Lehký a kompaktní design znamená nižší přepravní náklady a menší paletový prostor
- Nosiče mají předvrtané otvory pro případné další vedení
- K připojení k systému použijte stávající montážní otvory v solárním panelu
- DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU

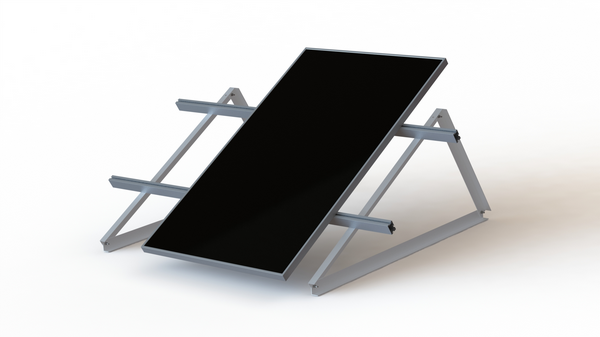

Představujeme nový systém Elevation Fixed – úsporné řešení pro fasády a ploché střechy
Elevation Fixed je lehký a kompaktní montážní systém navržený speciálně pro použití na plochých střechách a fasádách. Díky své konstrukční jednoduchosti a efektivnímu designu přináší nejen rychlou instalaci, ale také výraznou úsporu nákladů na materiál a montáž.
Flexibilní řešení pro různé typy montáže

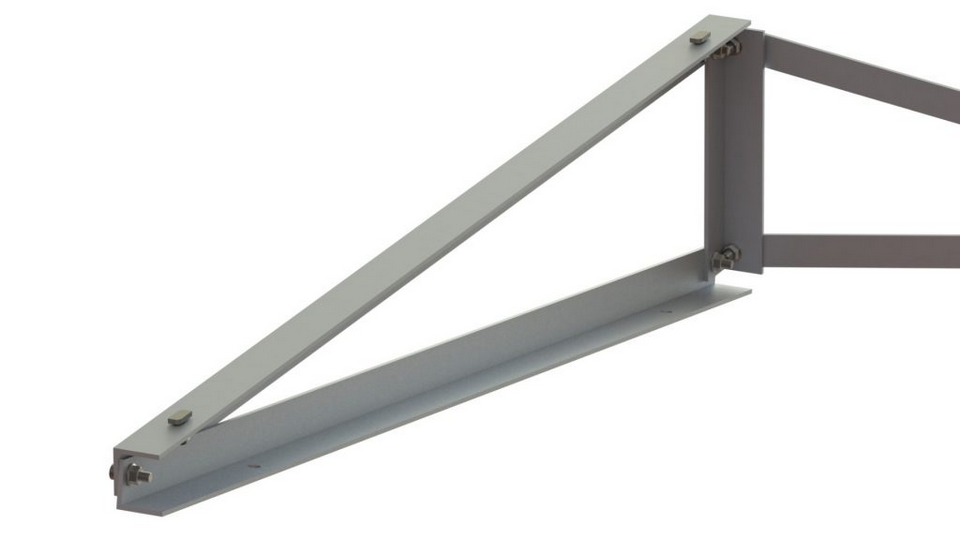

Přidáním rámu lze systém snadno upravit z kotvení na fasádu na kotvení vhodné pro šikmé střechy.
Často je potřeba solární panely naklonit pod větším úhlem, než umožňuje samotný sklon střechy – ať už kvůli optimalizaci energetických výnosů, nebo z důvodu plánovacích nařízení. Protože všechny naše fasádní rámy vyrábíme ve Velké Británii, můžeme je přesně přizpůsobit požadované výšce i úhlu pro konkrétní projekt.
Naše výpočty zátěže jsou zaručeny.

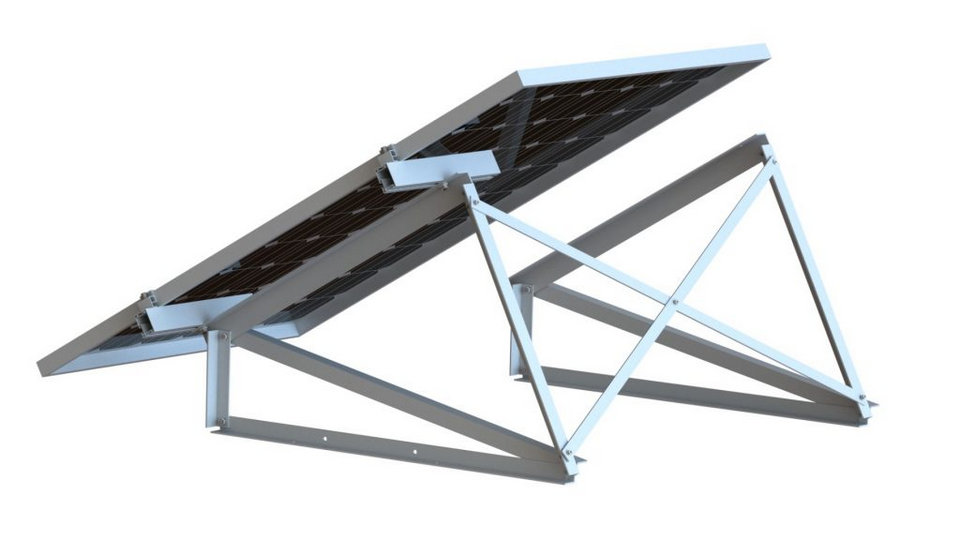

Na zadní straně fasádních rámů umisťujeme v pravidelných intervalech zavěšené podpěry podél řad solárních panelů, které zvyšují stabilitu proti bočnímu pohybu.Umístění těchto podpěr vypočítáme na základě konkrétního projektu a přesné pozice budou vyznačeny na výkresech, které vám poskytneme spolu s objednávkou.
Úspora materiálu a času pro instalaci.

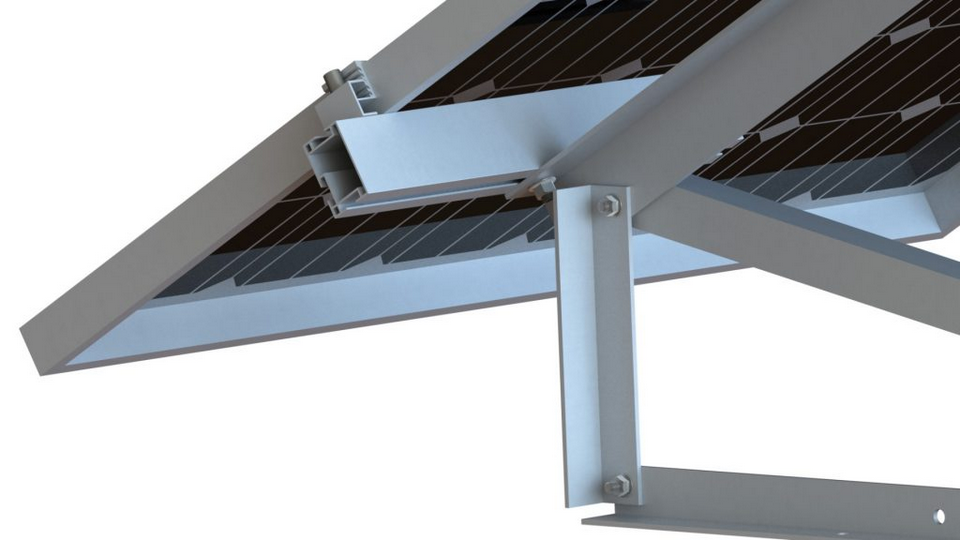

Každý typ montážní lišty v naší nabídce má odlišnou nosnost, která závisí na její velikosti a profilu. Tyto údaje kombinujeme s dalšími výpočty, abychom určili nejvhodnější profil montážní lišty pro váš projekt. Díky tomu dokážeme optimalizovat vzdálenost mezi vyvýšenými rámy, což vede k úspoře materiálu i času při instalaci.

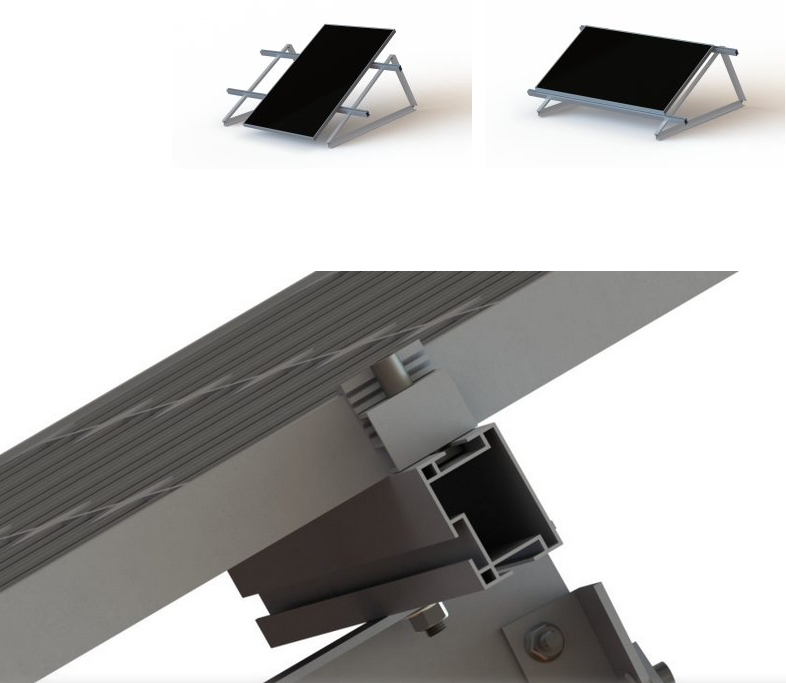

Orientace solárních panelů.

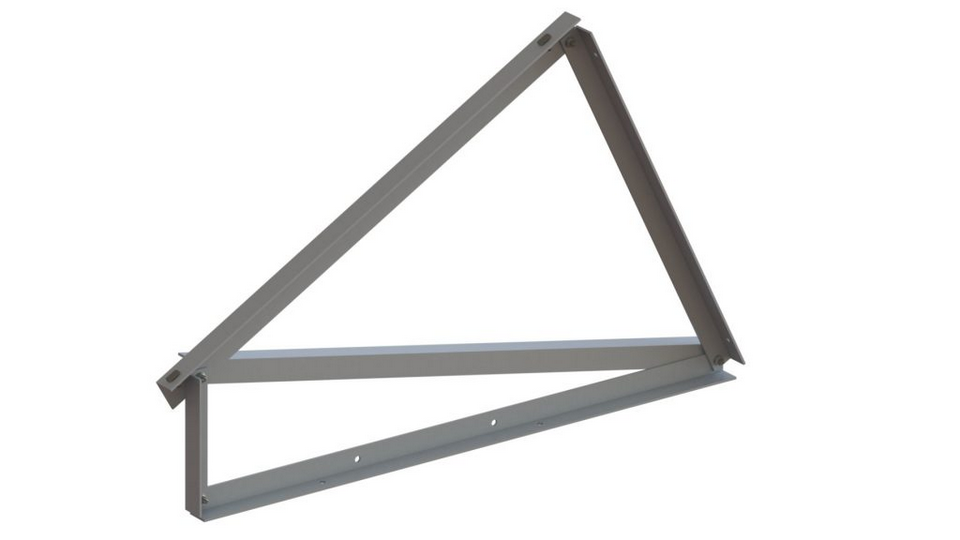

Tento systém umožňuje snadnou montáž solárních panelů jak v horizontální, tak ve vertikální orientaci. Pro vertikální instalaci nabízíme 4stranný fasádní rám, který umožňuje upevnění panelu ve čtvrtinových zónách a zároveň minimalizuje množství použitých materiálů.Pro horizontální orientaci je k dispozici jednoduchý trojúhelníkový držák, který také umožňuje pevné uchycení modulu ve čtvrtinových zónách po celé délce panelu.
Začlenění do jiných upevňovacích systémů.

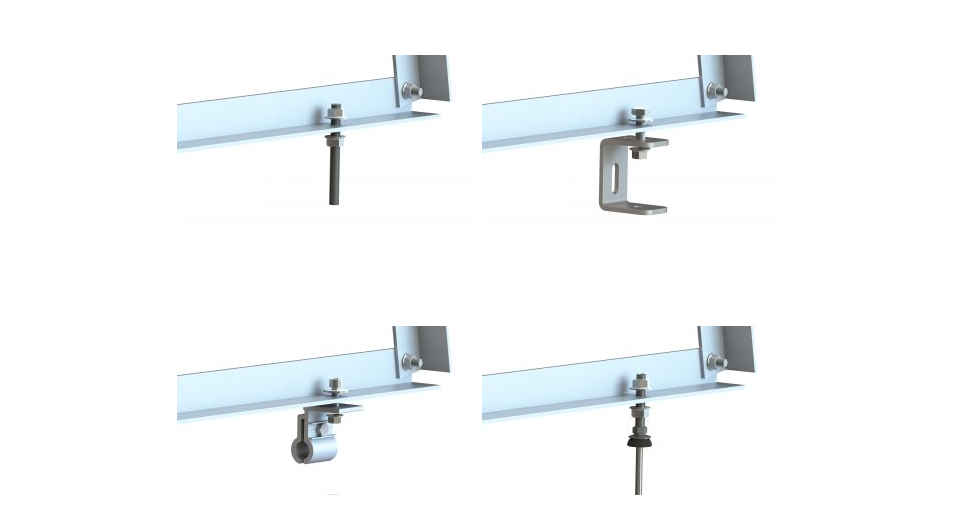

Ať už je primární upevnění ke střeše řešeno závěsnými šrouby, svorkami pro stojatou drážku nebo konzolami, tuto metodu lze snadno integrovat pro zvýšení celkového sklonu solárních modulů.Vyvýšené rámy používáme také pro montáž na fasády budov, přičemž jejich úhel lze flexibilně přizpůsobit dle požadavků vašeho projektu.
Řídíme se evropskými standardy a jdeme příkladem.
Všechny projekty počítáme pomocí kombinace norem Eurocode, národních norem a výsledků fyzického testování v aerodynamickém tunelu, bezpečně zajišťujeme, že je nainstalováno správné množství zátěže.
Zabraňuje dešťové vodě.
Všechny ploché střechy mají určitý tvar sklonu, aby vyhovovaly předpisům, které vyžadují, aby dešťová voda volně stékala do okapového systému. Zajistili jsme, aby náš systém také vyhovoval těmto předpisům, a to navržením podpěry tak, aby dešťová voda obtékala, na rozdíl od zábradlí, které mohou bránit průtoku vody.
Modulová svorka XL.
Sunfixings Clamp XL plně sestavené, Silver Mill Finish a Black Eloxed jsou vhodné pro tloušťku fotovoltaického modulu 32 mm, 35 mm, 40 mm. Pro tloušťky fotovoltaických modulů mimo tento rozsah nabízí Sunfixings alternativní a kompletní řešení pro montáž střední a koncové svorky.
