Kontrukce pro solární panely pro pozemní stavbu
Park Tegra Ballast od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.
Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.
Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou
Úhel modulu: | 30° |
Odhadovaná zátež: | 1200-2400kg na rám |
Solární panely: | Určeno pro všechny druhy solárních panelů |
Orientace: | Standardní jednosměrná na výšku. Možné vytvoření systému pro rám na šířku, dle projektu. |
Materiál: | Hliník(kolejnice a komponenty), nerezová a pozinková ocel |
Hmotnost (bez modulu a balastu): | 9,77 kg/m2 |
Na úvod:
- Lehký a kompaktní design znamená nižší přepravní náklady a menší paletový prostor
- Nosiče mají předvrtané otvory pro případné další vedení
- K připojení k systému použijte stávající montážní otvory v solárním panelu
- DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU
Představujeme náš nový systém pozemních staveb, které přináší univerzální a flexilbílní nastavení.
Víme, že terénní podmínky mohou být někdy problematické, ať už kvůli mírnému sklonu nebo jen proto, že pozemek není rovný. Abychom tomu zabránili, zajistili jsme, aby náš systém zemních kotev umožňoval větší nastavitelnost výšky jednotlivých sloupků rámu a také umístění sloupků v zemních kotvách. Rám je navržen tak, aby fungoval s většinou solárních panelů, takže je univerzálně vhodný pro většinu projektů a bez omezení délky pole vám umožňuje maximálně využít dostupný prostor.
Naše výpočty zátěže jsou zaručeny.

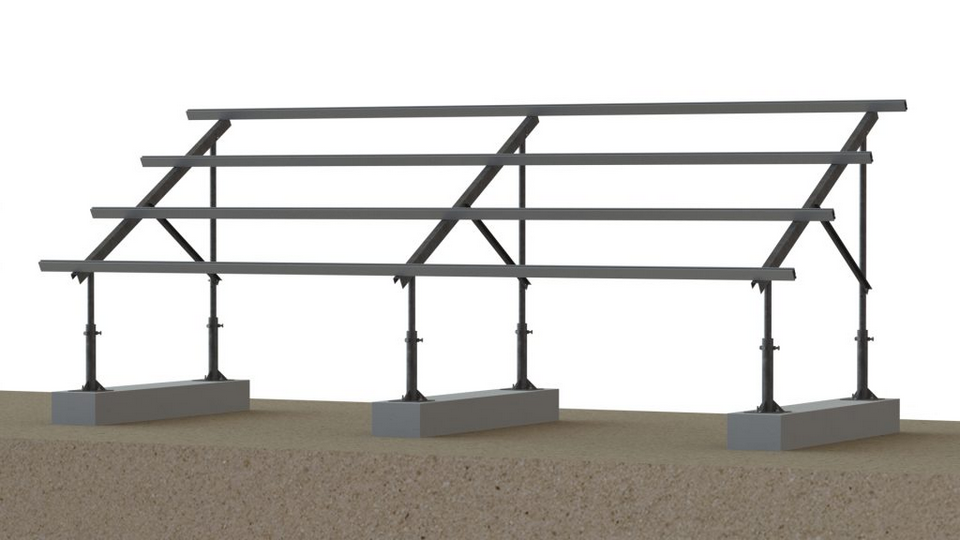

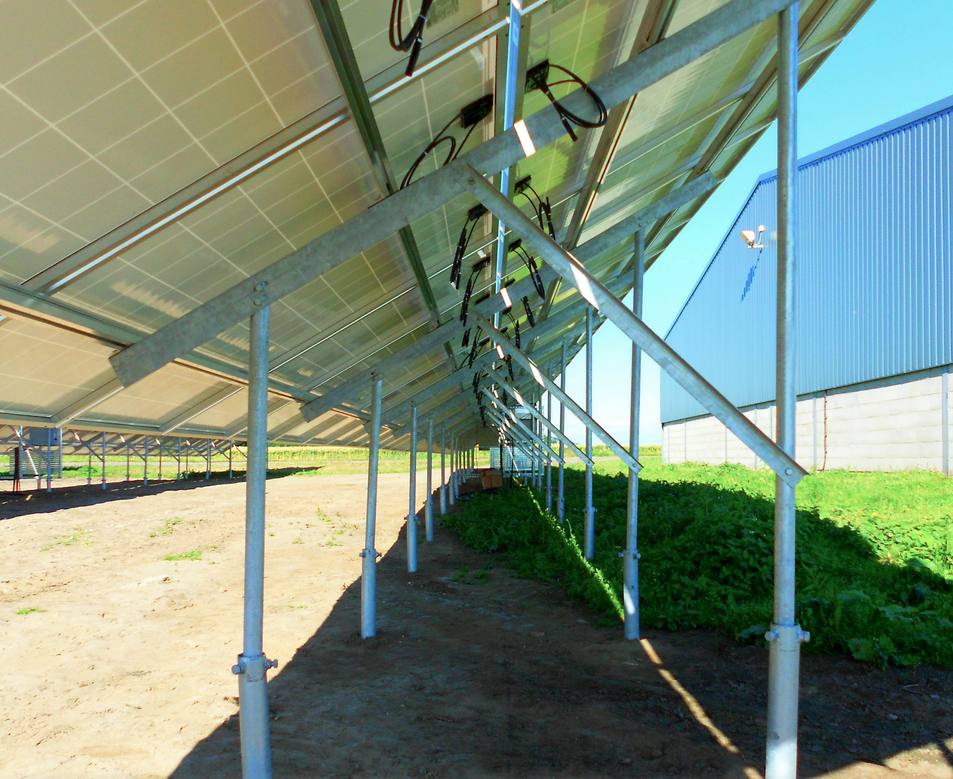

Na zadní stranu rámů v určitých intervalech podél řady solárních panelů přidáváme výztuhy proti větru ve formě napínacích lan, abychom zajistili větší stabilitu proti bočnímu pohybu. Vypočítáme, kam je třeba tyto sady výztuh umístit, a ty budou vyznačeny na výkresech, které vám poskytneme v okamžiku objednávky.
Jsme pevně přesvědčeni, že by se měly uplatňovat a dodržovat správné postupy, a proto pro každý projekt, ať už se jedná o 2 kWp nebo 2 MW, provádíme kalkulace, abychom zajistili jeho bezpečný a profesionální návrh. Naše výpočty a montážní systémy doplňujeme 10letou zárukou.
Modulová orientace panelů.
Náš standardní produkt umožňuje montáž solárních panelů na výšku.Tato modulová orientace umožňuje instalaci více solárních panelů na přidělený pozemek, pokud však preferujete variantu na šířku, můžeme pro váš projekt vytvořit rám na míru.
Zdarma kalkulace a rozvržení AutoCADu
Jako u všech našich produktů jsou naše systémové výpočty bezplatné a po obdržení objednávky obdržíte PDF kopii informativního rozvržení AutoCADu, které bude obsahovat všechny relevantní informace, které vám umožní bezproblémovou instalaci.
Používáme odolné materiály, které jsou navrženy tak, aby vydržely.
Upřednostňujeme žárově pozinkovanou metodu ocelových prvků našich pozemních systémů. Je to proto, že ve srovnání s galvanickým zinkováním nám to umožňuje specifikovat tloušťku ochranného povlaku. Průměrná tloušťka ocelových dílů v jiných odvětvích je kolem 200 g/m, ale ve společnosti Sunfixings tuto tloušťku zdvojnásobujeme, takže tento ochranný povlak je minimálně 400 g/m, a tím zajišťuje dlouhou životnost našich systémů.
Více informací o zinkování naleznete na stránkách: Sunfixings - ZDE

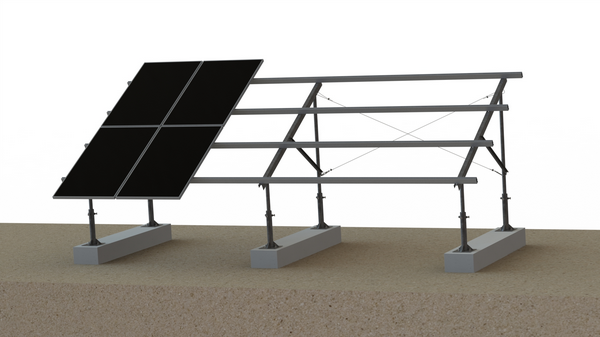

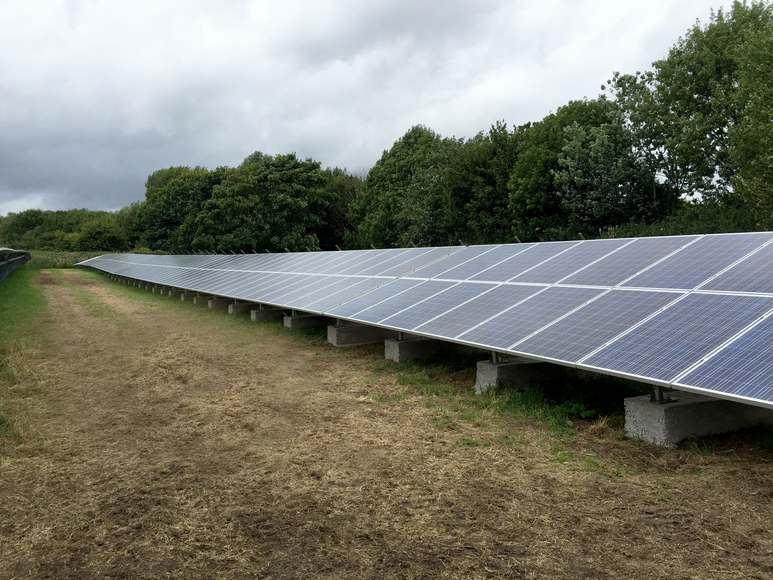

Instalace panelů ve vertikání orientaci na pozemní stavbě.
Standardní konstrukce je navržena tak, aby podporovala 2 solární panely ve vertikální orientaci, což umožňuje více prostoru v poli pro další solární panely. Neexistuje žádné omezení počtu solárních panelů, které lze instalovat v jedné řadě.

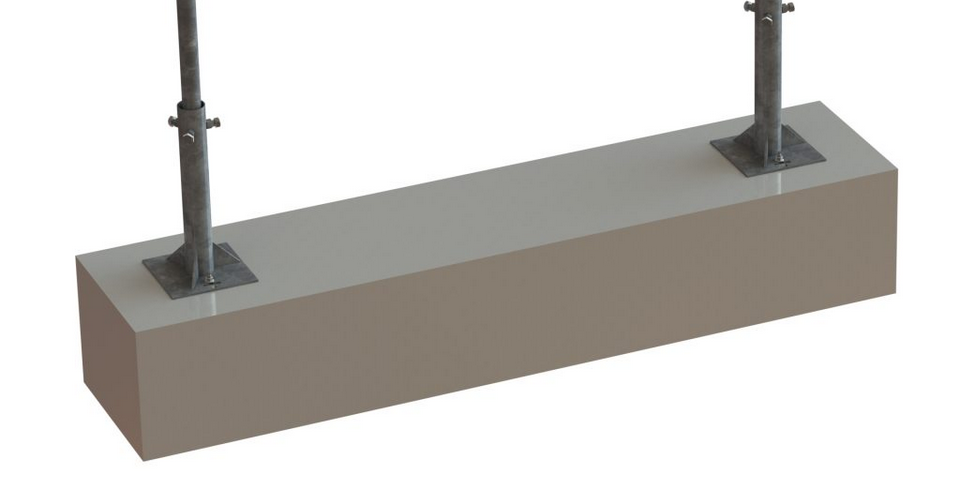

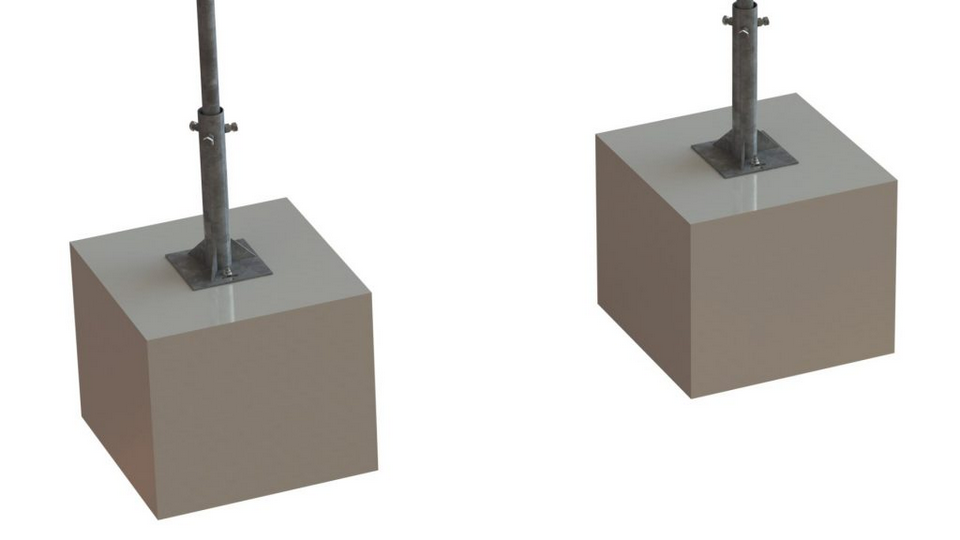

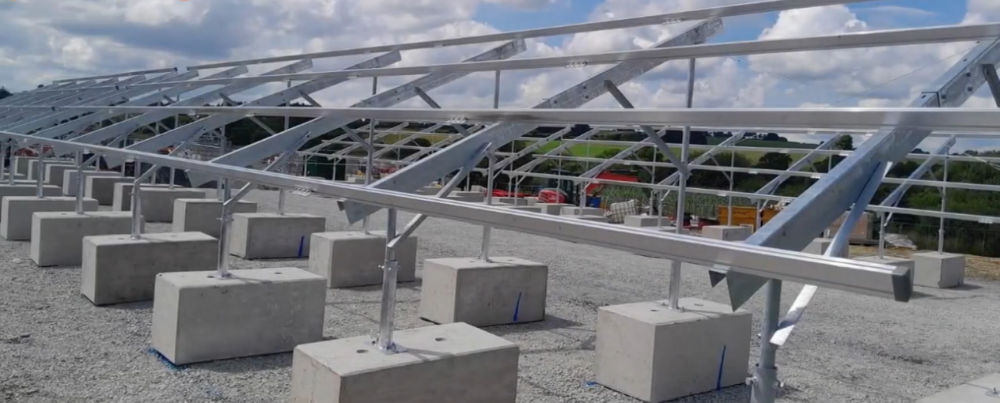

Betonové podpěrné patky

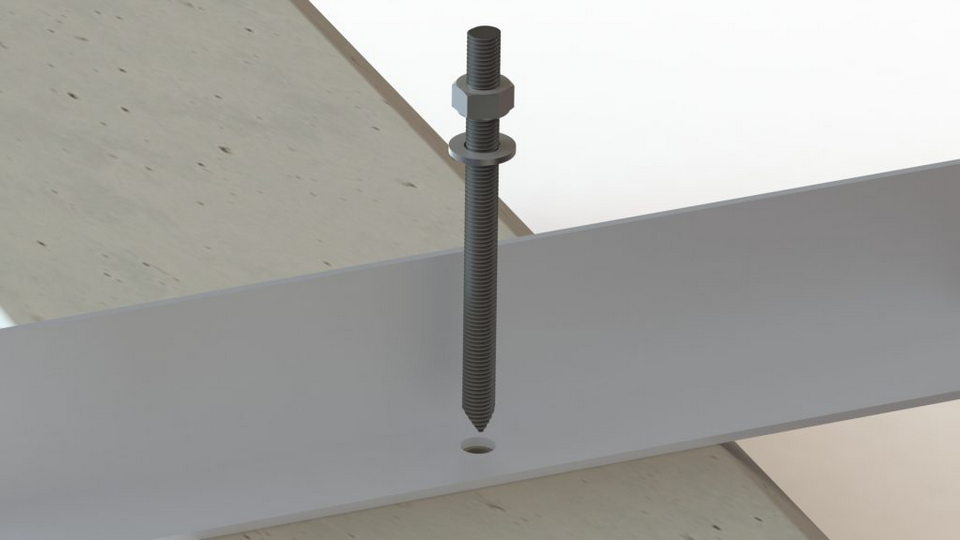

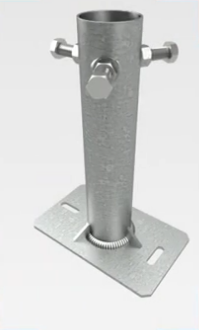

Navrhli jsme podpěrné patky, které se nacházejí pod hlavní konstrukcí, tak, aby se upevnily přímo k betonovému štěrku pomocí chemických kotev. Každá podpěrná patka má 2 hlavní úchyty, které zajišťují bezpečné uchycení v betonovém základu.
Ačkoli se jedná o hlavní způsob připojení k štěrku, existuje alternativa, kdy se kolem podpěrných patek nalije betonová směs, čímž se vytvoří bezpečné uchycení.Tyto základy lze zakopat do země s vrstvou zeminy nanesenou navrch, aby byly skryty před zraky, nebo je lze jednoduše nechat stát na stávajícím terénu.
Ideální pro tvrdé typy terénu.
Toto řešení je ideální pro terénní podmínky, které ztěžují nebo znemožňují šroubování nebo zatloukání jiných systémů. Místo toho jsou rámy bezpečně spojeny s betonovým štěrkem, který je zatěžuje proti silám větru působícím na systém.
Využijte pozemek kolem Vás.
Mezi výhody pozemních řešení oproti střešním variantám patří možnost nastavit solární panely v optimální orientaci a úhlu, aby se maximalizovala výroba energie ze systému. Mohou také využít pozemky, které by jinak zůstaly prázdné, jako je úhor, brownfieldy a dokonce i skládky. Nabízejí snadný přístup k poli a umožňují pravidelnou údržbu bez nutnosti použití speciálního zvedacího zařízení.
