Kontrukce pro solární panely pro pozemní stavbu
Park Tegra Single Structure od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.
Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.
Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou
Úhel modulu: | 30° |
Odhadovaná zátež: | 1200-2400kg na rám |
Solární panely: | Určeno pro všechny druhy solárních panelů |
Orientace: | Orientace modulu na výšku a na šířku |
Materiál: | Hliník(kolejnice a komponenty), nerezová a pozinková ocel |
Hmotnost (bez modulu a balastu): | 9,16 kg/m2 |
Na úvod:
- Lehký a kompaktní design znamená nižší přepravní náklady a menší paletový prostor
- Nosiče mají předvrtané otvory pro případné další vedení
- K připojení k systému použijte stávající montážní otvory v solárním panelu
- DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU
Představujeme náš nový systém pozemních staveb, které přináší univerzální a flexilbílní nastavení.

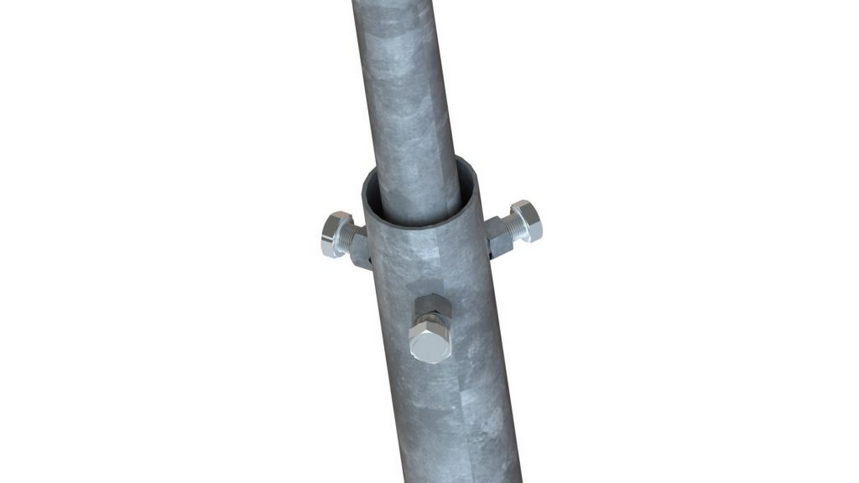

Víme, že terénní podmínky mohou být někdy problematické, ať už kvůli mírnému sklonu nebo jen proto, že pozemek není rovný. Abychom tomu zabránili, zajistili jsme, aby náš systém zemních kotev umožňoval větší nastavitelnost výšky jednotlivých sloupků rámu a také umístění sloupků v zemních kotvách. Rám je navržen tak, aby fungoval s většinou solárních panelů, takže je univerzálně vhodný pro většinu projektů a bez omezení délky pole vám umožňuje maximálně využít dostupný prostor.
Naše výpočty zátěže jsou zaručeny.
Na zadní stranu rámů v určitých intervalech podél řady solárních panelů přidáváme výztuhy proti větru ve formě napínacích lan, abychom zajistili větší stabilitu proti bočnímu pohybu. Vypočítáme, kam je třeba tyto sady výztuh umístit, a ty budou vyznačeny na výkresech, které vám poskytneme v okamžiku objednávky.
Jsme pevně přesvědčeni, že by se měly uplatňovat a dodržovat správné postupy, a proto pro každý projekt, ať už se jedná o 2 kWp nebo 2 MW, provádíme kalkulace, abychom zajistili jeho bezpečný a profesionální návrh. Naše výpočty a montážní systémy doplňujeme 10letou zárukou.
Modulová orientace panelů.
Tento systém umožňuje snadnou montáž solárních panelů jak v horizontální, tak ve vertikální orientaci.
Zdarma kalkulace a rozvržení AutoCADu
Jako u všech našich produktů jsou naše systémové výpočty bezplatné a po obdržení objednávky obdržíte PDF kopii informativního rozvržení AutoCADu, které bude obsahovat všechny relevantní informace, které vám umožní bezproblémovou instalaci.
Používáme odolné materiály, které jsou navrženy tak, aby vydržely.
Upřednostňujeme žárově pozinkovanou metodu ocelových prvků našich pozemních systémů. Je to proto, že ve srovnání s galvanickým zinkováním nám to umožňuje specifikovat tloušťku ochranného povlaku. Průměrná tloušťka ocelových dílů v jiných odvětvích je kolem 200 g/m, ale ve společnosti Sunfixings tuto tloušťku zdvojnásobujeme, takže tento ochranný povlak je minimálně 400 g/m, a tím zajišťuje dlouhou životnost našich systémů.
Více informací o zinkování naleznete na stránkách: Sunfixings - ZDE

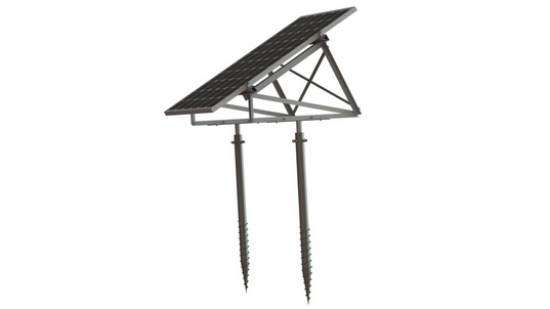

Rám pro 1 solární panel na výšku.

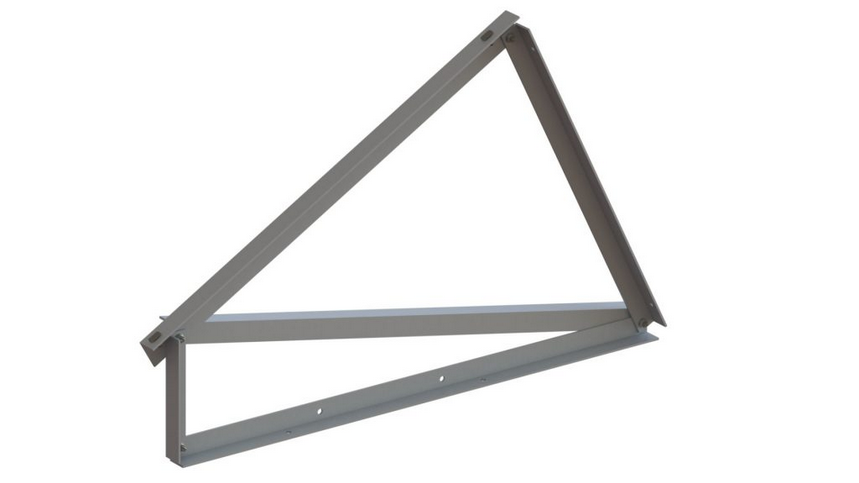

Někdy je nutné umístit systém montovaný na zem níže a snížit tak jeho celkovou výšku, ať už z estetických důvodů nebo z důvodu stavebního povolení. Proto jsme z našeho předchozího systému vzali některé prvky a vytvořili tak vyvýšený rám vhodný pro umístění jednoho solárního panelu ve výšce. To nám umožňuje snadno nastavit jeho výšku a úhel.
Ušetření času pro instalaci na stavbě.

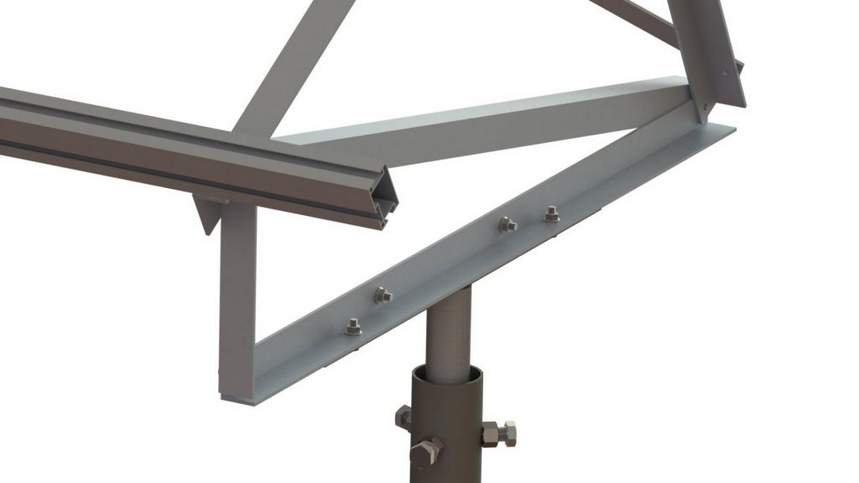

Menší komponenty, jako například pevné spojky, které spojují jednotlivé části montážní lišty, jsme proto předem smontovali, aby je bylo možné jednoduše zasunout do profilu montážní lišty.
Vyvýšené rámy na míru vašim požadavkům.
Vyvýšené rámy vyrábíme lokálně ve Velké Británii, což nám umožňuje je přizpůsobit jakýmkoli specifikacím. Ať už tedy potřebujete 900 mm nebo 200 mm mezi solárním panelem a úrovní terénu, můžeme tuto vzdálenost spolu s jakýmkoli požadovaným úhlem začlenit tak, aby vyhovovala vašemu individuálnímu projektu.
Šroubení do země.

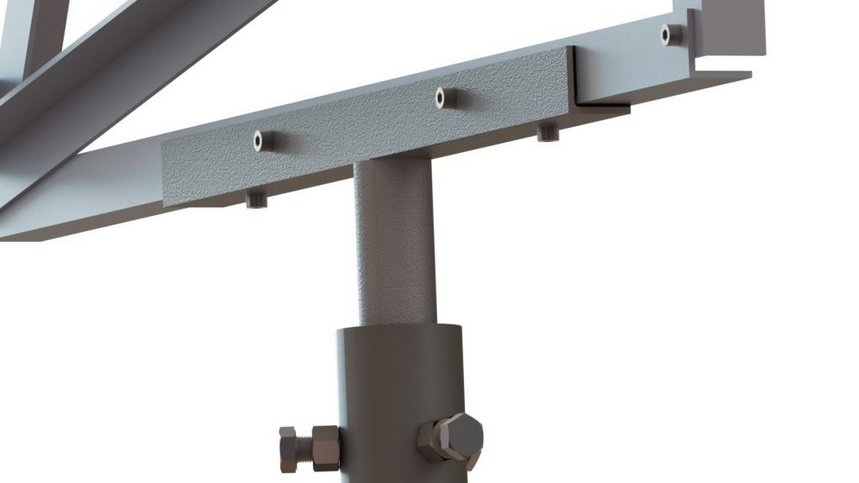

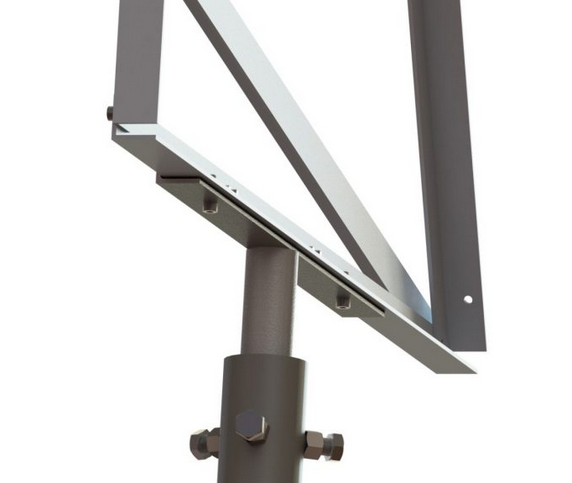

Spoj tohoto rámu jsme speciálně navrhli tak, aby byl co nejuniverzálnější a vyhovoval různým situacím. Tento systém lze snadno zašroubovat do země s vysokým obsahem jílu pomocí našich zemních kotev. Ty se k vyvýšenému rámu připojují pomocí adaptéru ve tvaru T. Na tento materiál je nanesena vrstva EPDM odolného vůči UV záření, která odděluje pozinkovaný ocelový materiál od hliníkového vyvýšeného rámu a zabraňuje tak vzniku chemické reakce.

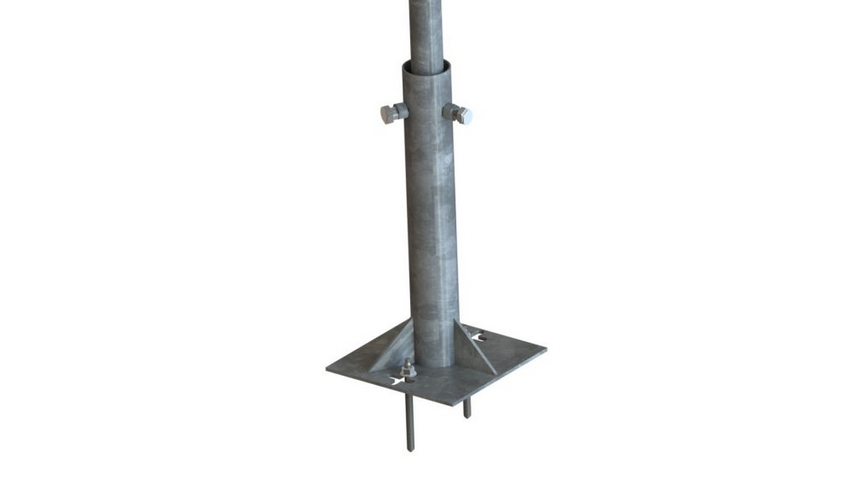

Navrženo i pro vložení do betonového štěrku, pokud zašroubování není možné v terénu.
V případech, kdy je terén příliš tvrdý na to, aby se do něj dalo zašroubovat, lze použít jinou sadu podpěrných nohou, které umožňují upevnění systému do betonového štěrku pomocí chemických kotev. Štěrk lze nalít do příkopu a poté zakrýt vrstvou ornice, aby nebyl vidět, nebo lze použít prefabrikované betonové bloky, které se jednoduše položí přímo na zem. V obou případech vám můžeme poradit s přesnou hmotností a rozměry, které váš projekt potřebuje, aby odolal silám větru v daném místě.
Manipulační technika pro usazení šroubů do země.
Pro instalaci zemních kotev doporučujeme pronajmout si hydraulický vrták s válcovou hlavou o nosnosti 2,5 tuny a možností obráceného chodu. Někdy může být na zem potřeba vyvinout trochu větší tlak, a proto je vhodnější vrták o nosnosti 4–5 tun. Zapůjčíme vám adaptér na vrták, který pasuje na vrták a pomůže s jejich zašroubováním.
