Systém pro trapézové plechy MR-D Mini

Kotvení pro ploché střechy s trapézovým plechem bez optimizérů. Na vaši instalaci vám vše rádi spočítáme - stačí nás kontaktovat pro zadání údajů na +420 737 413 598 obchod@lumiservis.cz
Výrobce: Sunfixings
Kód: SF-024
dodací lhůta : Skladem do týdne
647,00 Kč s DPH
534,71 Kč bez DPH

Systém kotvení solárních panelů pro trapézové plechy MR-D Mini (bez optimizérů)

Nový způsob kotvení od Sunfixings: Inovativní kotvicí systém pro snadnou a efektivní montáž solárních panelů.

Cena je uvedena pro 1ks solárního panelu. Vše vám rádi spočítáme dle projektu / konkrétního zadání a větrné + sněhové mapy. Kontaktujte nás na info@lumiservis.cz nebo +420 732 142 009.

Termín dodání: Skladem / do týdne - vše bude upřesněno s cenovou nabídkou

 Vhodná střešní krytina:

 trapézový plech

 Vhodný sklon střechy:

 1°-45°

 Solární panely:

 určeno pro všechny druhy solárních panelů

 Nastavení solárního panelu

 na výšku i na šířku

 Min. tloušťka trapézového profilu Ocel

 0,48mm

 Min. tloušťka trapézového profilu Hliník

 0,63mm

 Materiál:

 hliník (kolejnice a komponenty) a nerez (upevnění, šrouby a vruty), EPDM vrstva

 Hmotnost (bez modulu):

 1.02kg/m²

 Délka:

 380 mm

Na úvod:

Nízký profil je ideální proupevnění solárních panelů těsně na střeše.
Minimální odolnost 1,1kN na jeden šroub a 4 šrouby na kolejnici.
EPDM se používá k oddělení a zajištění těsnění proti vlivům počasí.
DODÁNÍ VČETNĚ SPOJOVACÍHO MATERIÁLU

Rozměry:

 Výška profilu bez spodní lišty 15 mm
 Výška profilu se spodní lištou 20 mm
 Délka profilu 380 mm
 Šířka profilu 65 mm

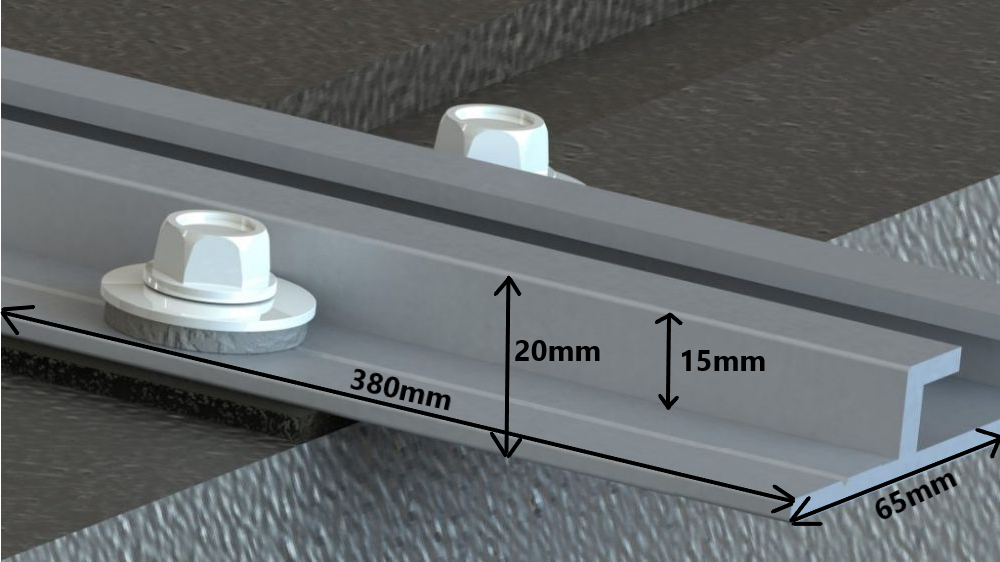

Rozměry profilu MR-D Mini

















Rychlý. - Jednoduchý. - Pevný.

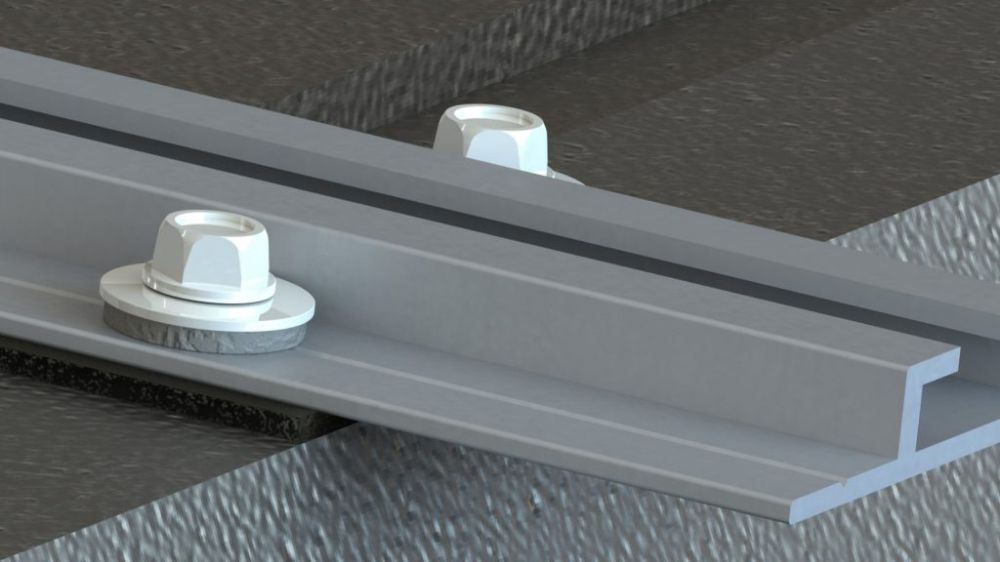

Náš systém MR-D Mini lze pomocí několika komponent snadno upevnit přímo do trapézového profilového plechu a vytvořit tak bezpečný a jednoduchý montážní systém pro solární panely.

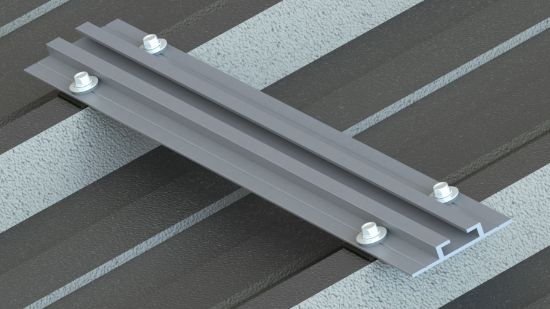

Kotvení solárního panelu na trapézový plech

1,1 kN na šroub.

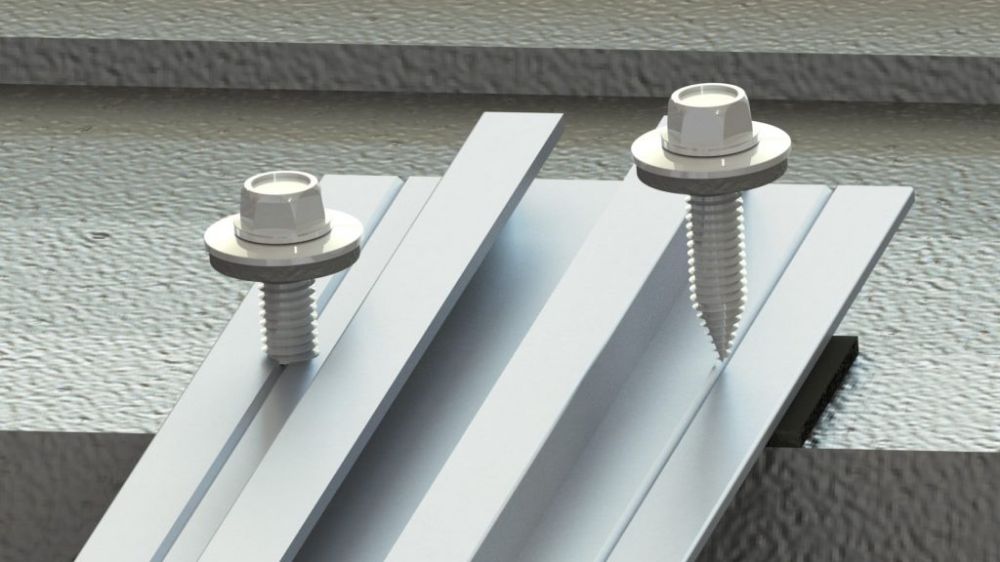

Každý samořezný šroub z nerezové oceli dosahuje minimálního odporu zvedání 1,1 kN z 0,5 mm oceli. Na jeden kus MR-D Mini jsou 4 šrouby, což znamená, že minimální odpor proti vztlaku na kolejnici je 4,4 kN. Tím je zajištěno bezpečné upevnění systému ke střeše.

Systém pro trapézové plechy MR-D Mini



Chrání stávající střešní krytinu.

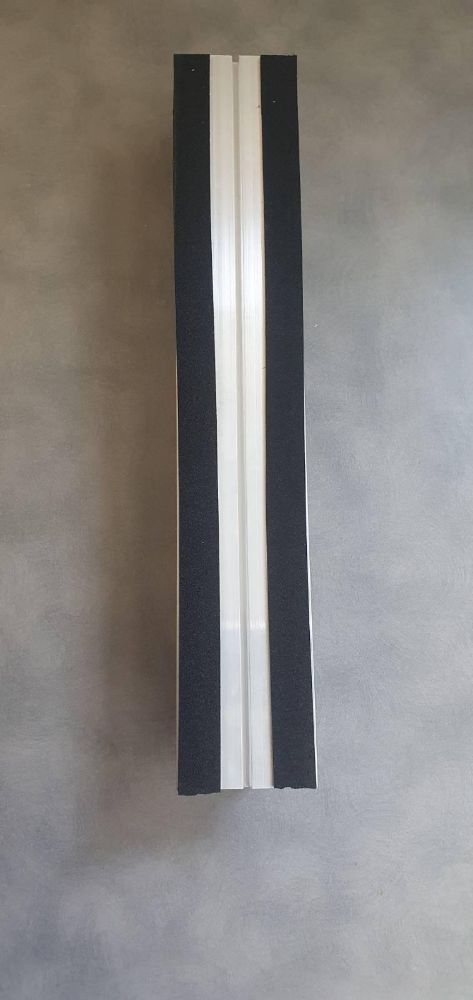

K odpružení montážní lišty ke střeše používáme EPDM, což vytváří separační vrstvu mezi různými materiály a zabraňuje jakýmkoli chemickým reakcím. S jeho pevností v tahu 650 kPA a jeho vysokou odolností vůči UV záření používáme EPDM pro sekundární účel k zajištění těsnění odolného vůči povětrnostním vlivům kolem upevňovacích prvků. Tato vrstva EPDM se nanáší před dodáním.

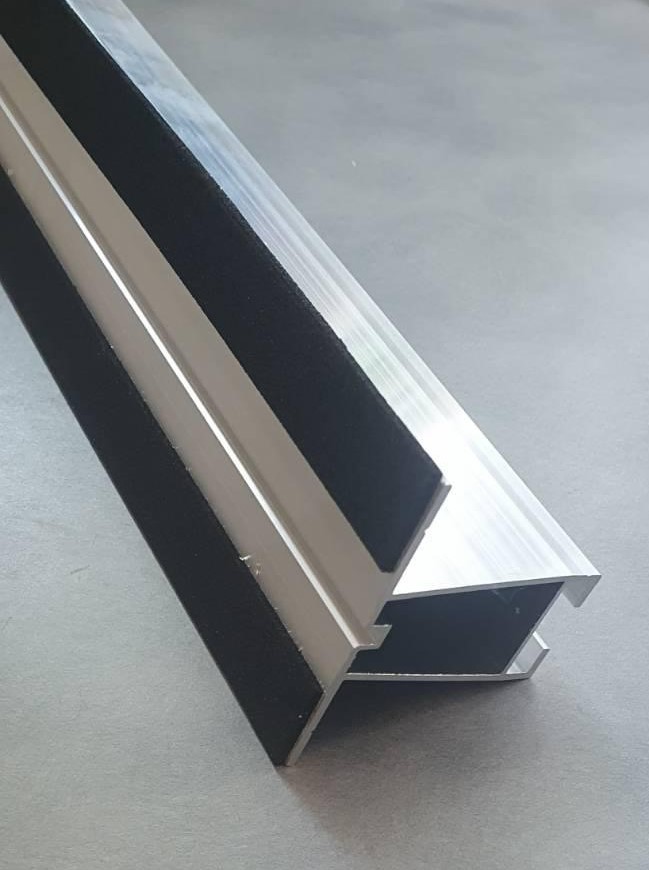

Separační vrstva mezi trapéz a kotvení soláního panelu



Jsme testováni a schváleni MCS 012.

Plně podporujeme certifikační požadavek MCS 012 na montážní systémy na šikmou střechu, který vstoupil v platnost v roce 2014 a od té doby jsme dodržovali každý významný krok, abychom schéma splnili a dali mu podstatu.

Jsme testováni a schváleni MCS 012



Trapézová střecha s solárními panely



Specifikace produktů
Název atributuHodnota atributu
Barva

PRODUKTOVÝ LIST

ZDE

MONTÁŽNÍ LIST

ZDE 1

ZDE 2
